CK-FR06是一款基于射频识别技术的高频RFID标签读卡器，体积小巧，便于安装，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

该系列读卡器同时支持多种工业通讯协议，如Modbus RTU、ProfiNet和 ModBus TCP等，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期主题：围绕CK-FR06产品的TCP通讯协议与西门子PLC进行通讯配置说明。

0、准备阶段

RFID读卡器配置软件：RFID_TOOL

编程软件：博图V16

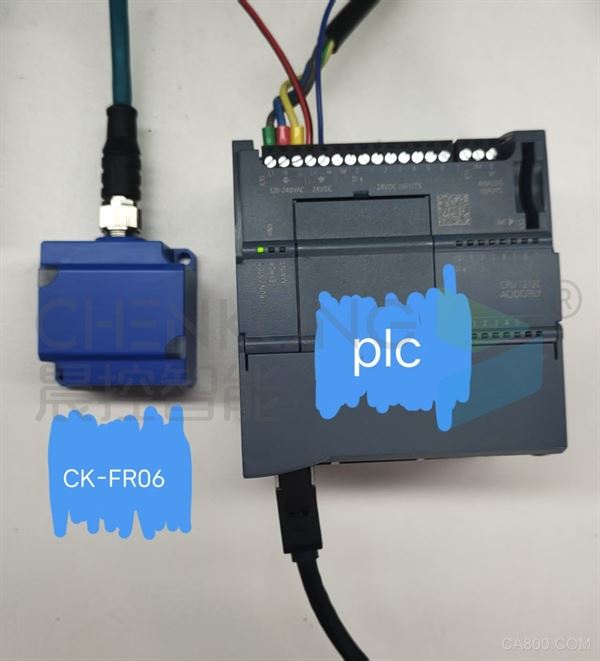

RFID读写器：CK-FR06-TCP

PLC：西门子系列S1200系PLC

通讯协议：Modbus TCP

连接方式：以太网

配置设置：
1、连接设备

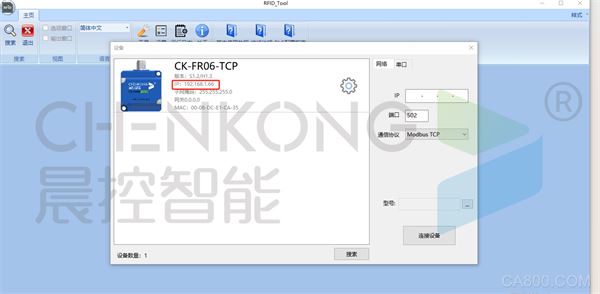

打开配置软件，搜索设备后，

可查看读卡器当前IP

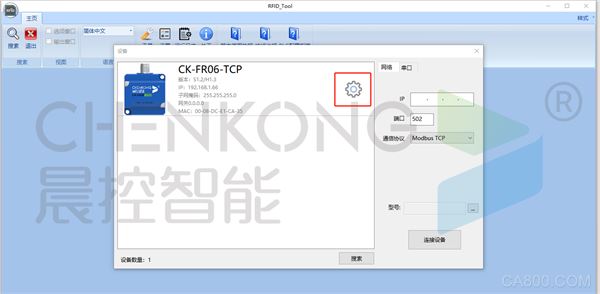

2、设置读卡器参数

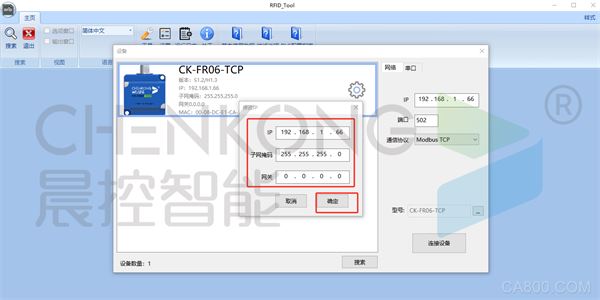

可根据需要修改读卡器IP

3、通讯设置

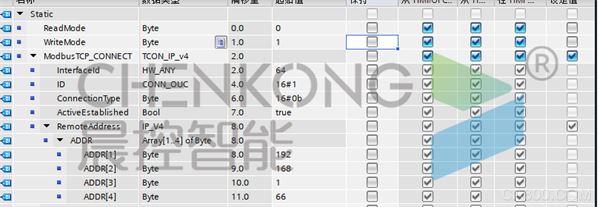

设定PLC程序中通讯读卡器的IP

打开ModbusTCPDB->ModbusTCP_CONNECT->RemoteAddress->ADDR

4、下载程序到PLC，读卡器连接成功亮绿灯。

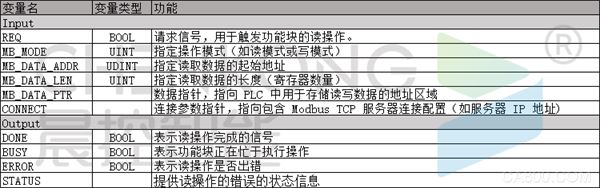

5、功能块使用说明

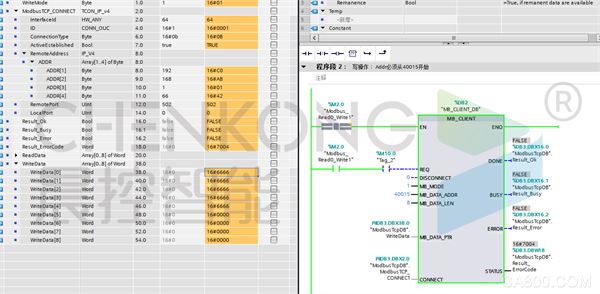

6、写操作步骤

先将数据写入写缓存区中

功能块触发写入操作

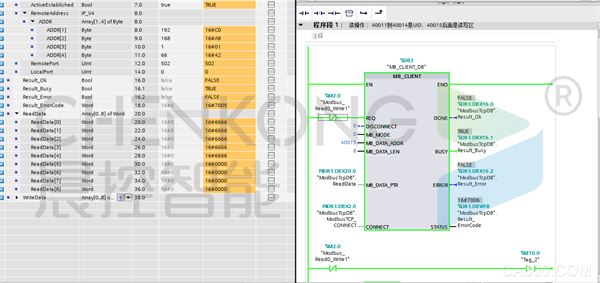

7、读操作步骤

功能块触发读取操作

等待读取操作完成

读取完成后在缓存区中取读取到的数据
