晨控CK-FR06与西门子系列PLC配置MODBUS RTU通讯连接手册

产品说明：

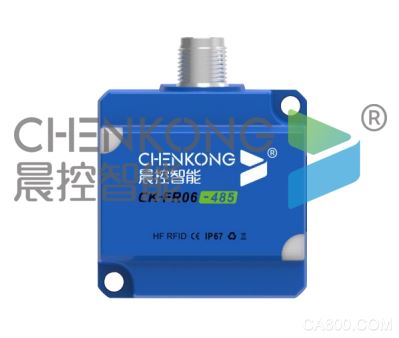

CK-FR06-485是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期围绕着MODBUSRTU协议与西门子通讯问题：

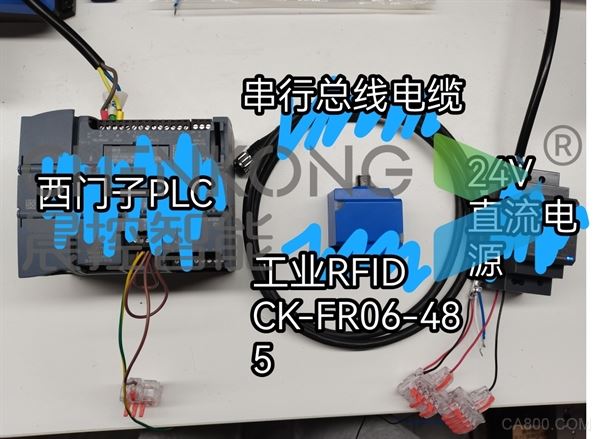

0、准备阶段

软件：TIA Portal V16

PLC：西门子1200系列PLC

线缆：串行总线

电源：24V直流电源

RFID读写器：CK-FR06-485

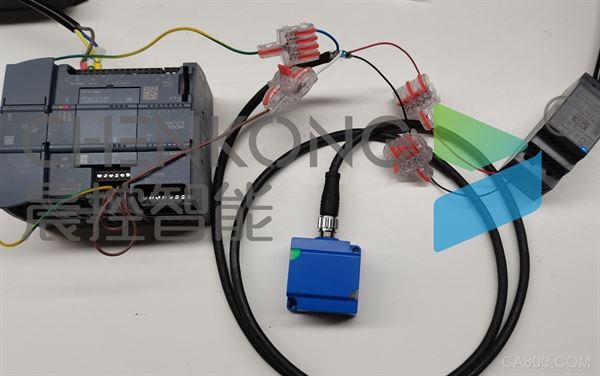

一、设备连接

1  使用串行总线电缆连上读卡器

2  总线电缆另一头红正黑负接24V直流电源，白A蓝B接plc485模块接口

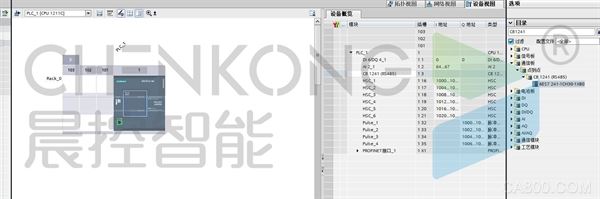

二、添加485模块

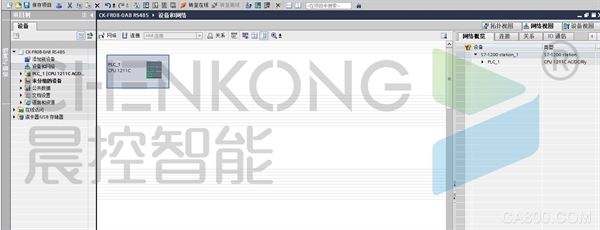

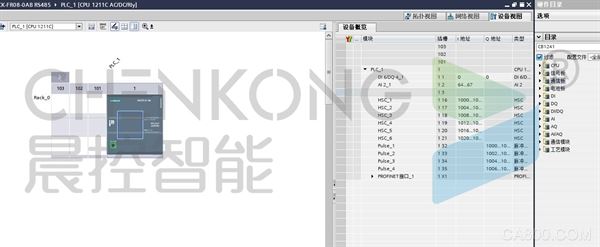

1  在项目树中双击设备与网络，双击网络视图下的plc，进入设备视图

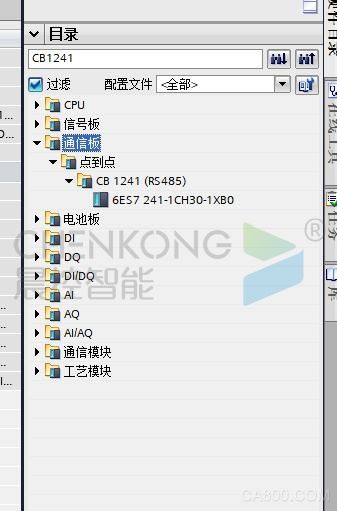

2  右边目录状态栏中，找到通信板➡点到点➡相应plc的485模块，拖拽至设备视图中的plc的对应位置

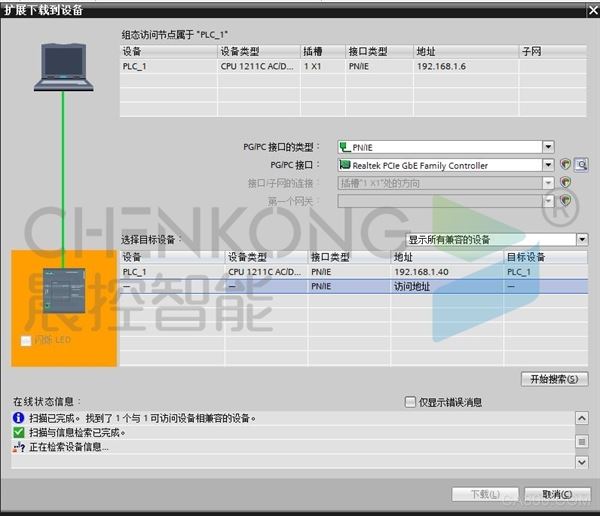

三、将配置程序下载到plc中即可连接完成

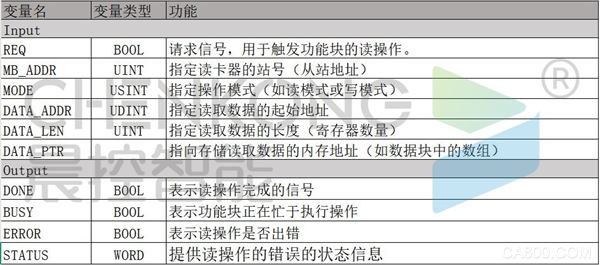

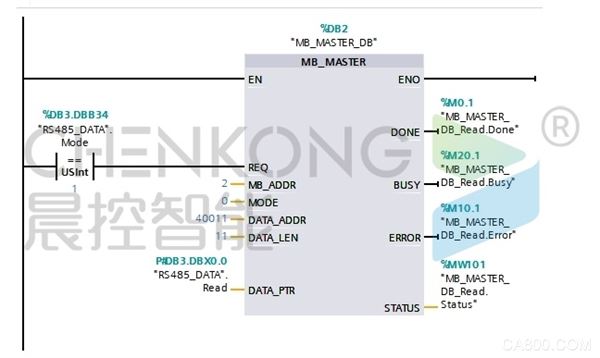

四、程序说明

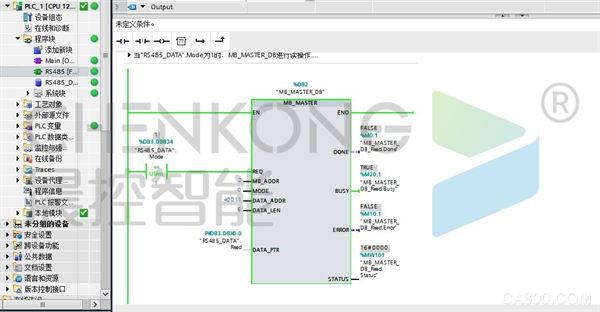

五、读取操作说明

1  触发读取引脚

2  等待完成标志

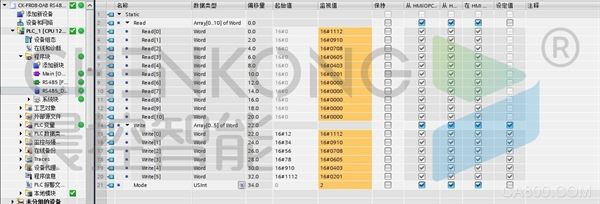

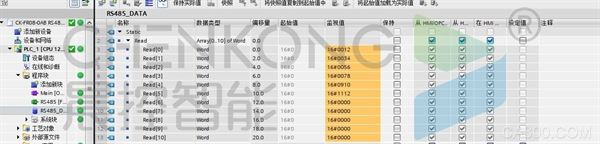

3  完成后数据缓存在数据缓存区

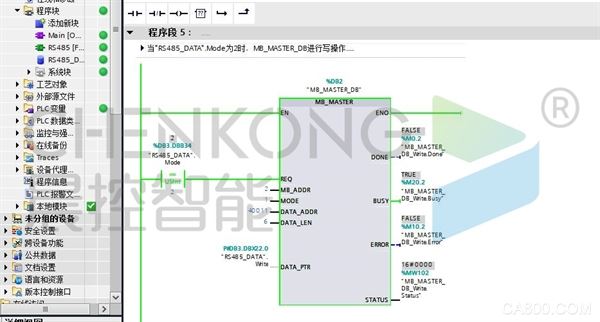

六、写入操作说明

1  将需要写入的数据写入到数据缓存区

2  触发写入引脚

3  等待完成即写入完成
