低电容瞬变二极管集成阵列应用千兆以太网保护
SLVU2.8 SOT-23

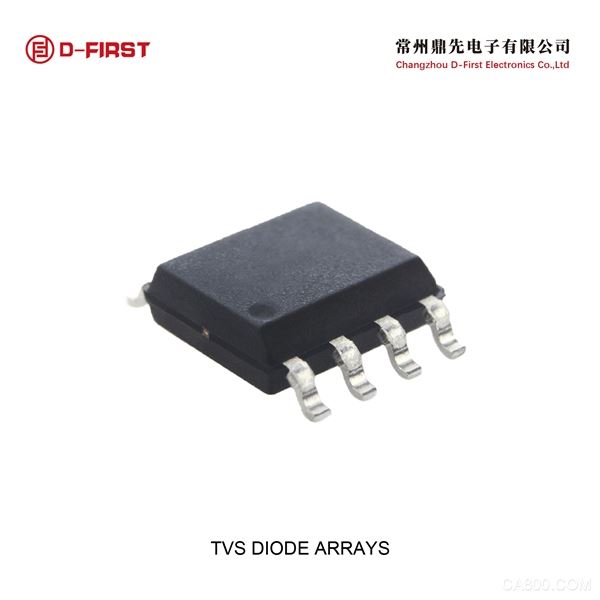

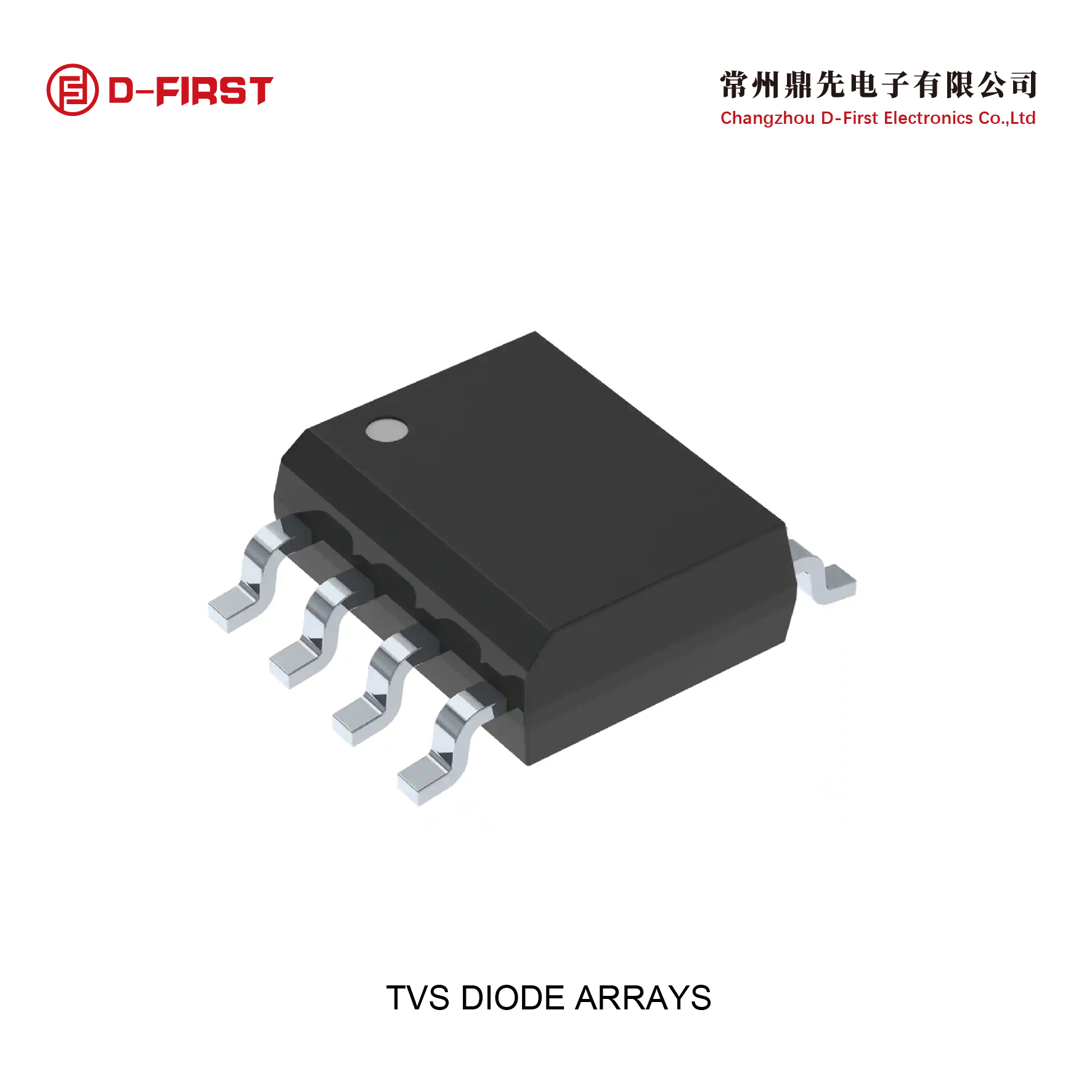

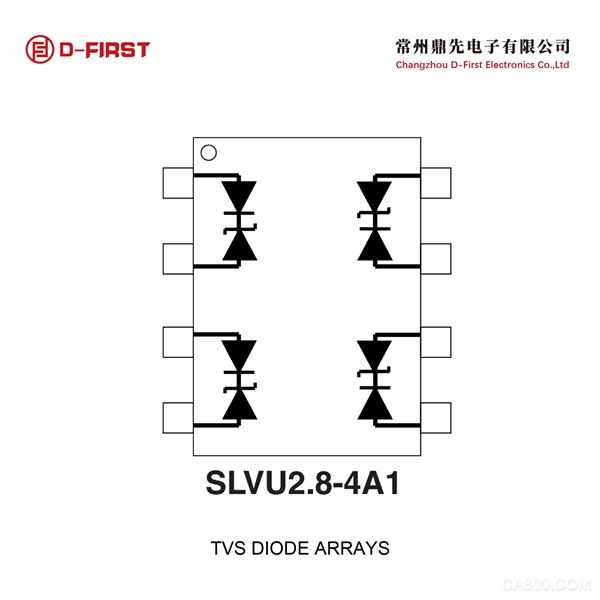

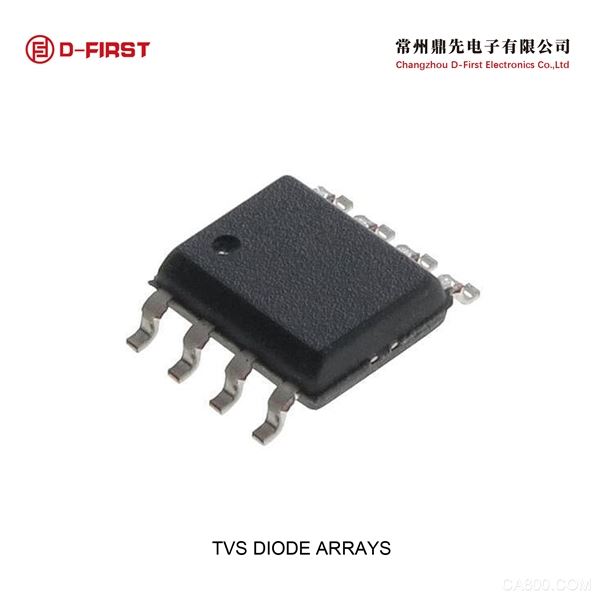

SLVU2.8-4 SO-8

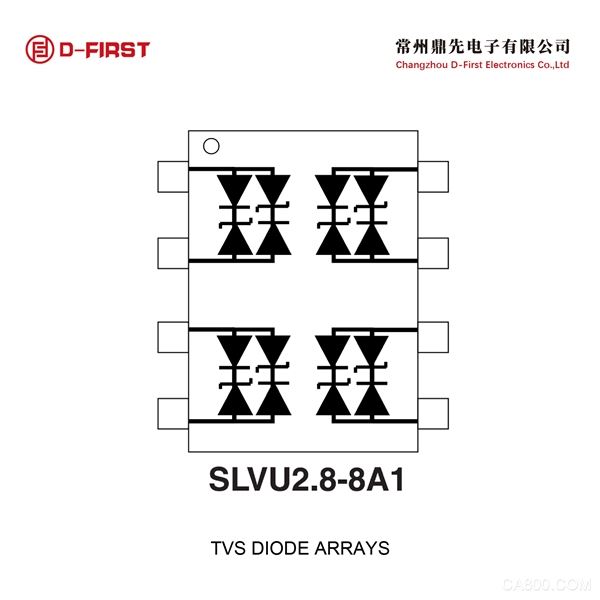

SLVU2.8-8 SO-8
Low voltage unit for Gigabit Ethernet protection
SLVU2.8-4适用于保护低压CMOS设备不受ESD和雷击感应电压瞬变的危害。每个低压TVS都有一个与之串联的补偿二极管，可为受保护的线路提供低负载电容。根据IEC61000-4-2标准，该稳定结构可以在±30kV（接触放电）条件下安全地吸收反复性ESD冲击，每个结构都可以在极低的箝位电压下安全地耗散24A（IEC61000-4-5，tP=8/20μs）的波形浪涌电流。
功能与特色 :
· ESD，IEC61000-4-2，±30kV（触点），±30kV（空气）
· EFT，IEC61000-4-4，40A （5/50ns）
· 雷击，IEC61000-4-5，24A（8/20?s）
· 每条线路的电容低至3.8pF
· 2.8V下的低泄漏电流为1μA（值）
· SOIC-8引脚配置允许使用简易的直通型布局
应用 :
· 10/100/1000以太网
· 局域网/广域网设备
· 开关系统
· 台式电脑、服务器和笔记本电脑
· 模拟输入
· 基站
SLVU2.8 SLVU2.8-4 SLVU2.8-8
