功率变送器的功能

功率变送器将被测量有功功率、无功功率、有功无功组合功率等,经隔离变送成线性输出的直流模拟信号（0~20mAdc,4~20mAdc等）。

测量：单相二线,三相三线,三相四线

输入范围：电流5Aac,1Aac等;电压100Vac,150Vac,220Vac,600Vac等

精度：±0.2%RO

输出：4~20mAdc,0~20mAdc,0~10Vdc等模拟量信号

电源：AC220V±10%或AC/DC85~265V或DC24V

尺寸：110×75×120mm

安装：35mm标准导轨、底座螺钉安装

功率变送器的特点

* 输入、输出、电源互相隔离，抗干扰能力强；

* 精确度高，具有良好的性能价格比；

* 优良的温度特性和长期的工作稳定性；

* 可适用于各种接线方式（单相二线、三相三线、三线四线）的有功、无功、有功无功功率组合的测量。

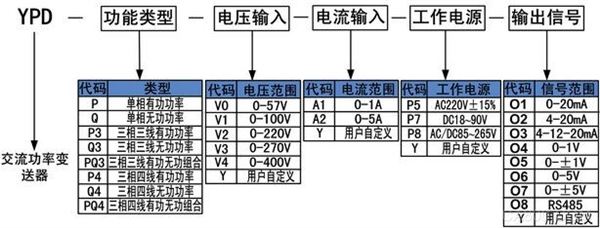

功率变送器的选型代码

常用规格实例

型号: YPD-P3-V1A2-P5-O2 ;

精度: ±0.2%

输入: 3P3W, 5Aac,100Vac, 50Hz

输出: 4~20mAdc (0~866W)

电源: AC220V

描述: 此型号为三相三线有功功率变送器,5Aac 电流互感器（CT）变比电流信号,100Vac电压互感器（PT）变比电压信号输入,输出4~20mAdc,功率基准数866W,工作电源AC220V。
