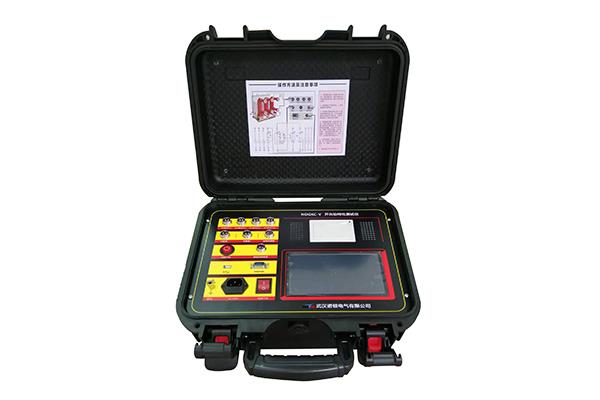

产品简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。NDGKC-V高压开关特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品特征
⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。
⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内可靠使用。
技术参数
|
时间测量
|
12路
|
|
固有分闸（合闸）时间
|
|
分闸（合闸）相内不同期
|
|
分闸（合闸）相间不同期之差（1～99ms）
|
|
合闸（分闸）弹跳时间（弹跳次数）
|
|
内触发测试范围：1ms～10000ms，分辨率：0.01ms
|
|
外触发测试范围：1ms～10000ms
|
|
999ms以内分辨率：0.01ms
|
|
1000-9999ms分辨率：0.1ms
|
|
10000ms以上分辨率：1ms
|
|
在200ms以内准确率：0.05%±0.1ms
|
|
速度测量
|
刚分（刚合）速度；指定时间段（行程段或角度段）平均速度
|
|
测速范围
|
0.1mm传感器 0.01～25.00m/s
|
|
345°角度传感器 1周波/ 0.01°
|
|
行程测量
|
动触头行程（行程） 接触行程（开距） 超行程 过冲行程或反弹行程
|
|
测量范围
|
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
|
|
可选配100-1000mm任意长度的直线传感器
|
|
旋转传感器：345°旋转传感器，测量范围：0-1000mm，分辨率:0.1°
|
|
电流电阻范围
|
最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω
|
|
仪器电源
|
AC 220V ± 10%；50Hz ± 10%
|
|
直流电源输出
|
DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W
|
|
外触发触发电压
|
AC/DC10-300V，电流≤120A
|
|
隔离开关或储能到位断路器测量范围
|
电压输出：DC20～270V（可调）
|
|
电源输出时间：0.01-10秒（可设置）
|
|
断口信号最大采集时间为10秒；
|
|
可测断口合、分闸时间、三相不同期、弹跳时间及次数
|
|
主机体积
|
385*320*205mm
|
|
使用环境
|
-20℃~+50℃
|
|
相对湿度
|
≤90%
|
