一、产品概述

HS302系列多功能电力监控仪表具有测量电流、电压、有功功率、无功功率、谐波、电能等电力参数。同时该仪表具有强大的扩展辅助功能，31次谐波分析、时钟和事件记录、越限报警、复费率统计、4路开关量输入/4路继电器输出、5路环境温湿度监测，可以完成过压、欠压、过流、超频、断相的报警/保护和相关事件的记录，并可统计日月年平均温湿度和记录日月年最高温度发生时间等功能。

二、性能特点

◆ 适用于各电压等级系统，满足高中低压网络的监控需要。
◆ 集中遥测，遥控，遥信功能与一体。

◆ RS485、433M无线、短信、以太网等多种通讯接口模块化设计，可根据客户的需求灵活配置。
◆MODBUS-RTU协议，DL/T 645，IEC1107 多种通讯规约可选。

◆ 提供高达31次谐波分析。
◆ 定值越限功能。
◆ 复费率统计功能。
◆ 事件记录功能。
◆ 任意设定CT，PT变比。

◆ 有功、无功电能可正，反分开计量。

◆ 多达4路继电器输出，可应用于无功投切。

◆ 统计日月年平均温湿度并可记录日月年最高温湿度发生的时间。

◆ 液晶显示。

三、技术指标
◆ 接线方式：三相三线、三相四线
◆ 输入额定电压：AC100V/57.7V、 AC380V/220V
◆ 输入额定电流：1A或5A
◆ 测量精度：0．5级
◆ 继电器输出：AC220V/5A DC30V/5A
◆ 工作电源：AC/DC220V
◆ 绝缘强度：2KV

◆ 绝缘电阻：≥50MΩ
◆ 工作温度：-35℃ ～ +70℃
◆ 储存温度：-40℃ ～ +70℃

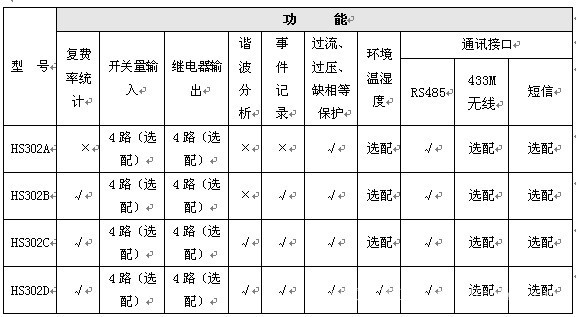

四、选型表
