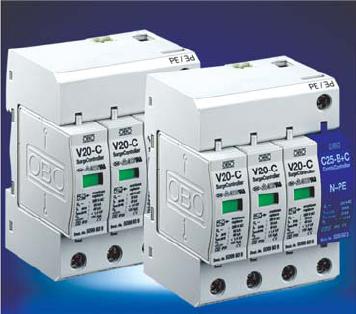

V20-C压敏型防雷器功能
作为限压型的产品,V20-C内部配备了高能量的氧化锌压敏电阻,该压敏电阻具有较佳的非线性特性。该组件具有响应时间极短、残压低、容通电流大,寿命长和无续流的优点。
如果压敏电阻因过载而老化时,内置的断路器将中断与电源的连接,故障显示窗口的颜色会由绿色转变为红色。远距离遥信装置(OBO V20-C/FS),附带遥信的电压监视装置。在不停电的状态下,避雷器可安全地进行热插拔。
V20-C压敏型防雷器技术参数
型号
|
OBO V20-C/0
|
V20-C/0-VA
|
标称工作电压 Un
|
75V~
|
230V~
|
385V~*
|
230V~*
|
最大可承受工作电压 U~max
U-max
|
75V~
100V-
|
275V~
350V-
|
385V~
505V-
|
280V~
-
|
按VDE0675,Part6标准的分类级别
|
C类
|
正常放电电流上限 In(8/20)
|
15KA
|
最大测试的放电电流上限 Imax(8/20)
|
40KA
|
30KA
|
测试残压上限Ures Is=1KA
|
240V
|
0.8 KV
|
1.2 KV
|
<1.4KV
|
Is=5KA
|
300V
|
1.0 KV
|
1.4 KV
|
Is=10KA
|
350V
|
1.2 KV
|
1.7 KV
|
Is=15KA
|
400V
|
1.3 KV
|
1.8 KV
|
Is=40KA
|
550V
|
1.9 KV
|
2.3 KV
|
组合模块的最大放电电流(8/20)单模块
|
40 KA
|
40 KA
|
40 KA
|
30 KA
|
双模块
|
75 KA
|
75 KA
|
75 KA
|
30 KA
|
三模块
|
100 KA
|
100 KA
|
100 KA
|
30 KA
|
四模块
|
100 KA
|
100 KA
|
100 KA
|
30 KA
|
持续放电电流 IsL(2000us)
|
200A
|
反应时间 tA
|
<25ns
|
<100ns
|
在短路电流为25KA下的可承受保险丝规格
|
100AgL
|
连接线的线径选取范围
|
2.5-35mm2(单股或多股铜线)
|
固定
|
35mm宽的导轨上,符合DIN EN5002标准
|
颜色
|
灰色
|
绿色
|
材料
|
聚酰亚胺
|
工作温度范围
|
-40°C至+80°C
|
按DIN43880标准的尺寸
单模块
双模块
三模块
四模块
|
宽17.8mm 深55mm
宽35.5mm 深55mm
宽53.4mm 深55mm
宽71.2mm 深55mm
|
带有*标志的型号较适合用于TT或IT制式电网中,
|
使用温度范围
|
-40℃-----+80℃
|
NPE模块技术参数
标称响应电压(直流)
|
UagN
|
500V±20%
|
放电管标准工作电压
|
Ur
|
250V~50/60Hz
|
绝缘电阻(100V下)
|
Riso
|
>10Gohm
|
雷电测试电流(10/350)acc.IEC529
峰值电流
|
is max.
|
10kA
|
电荷量
|
Q
|
5As
|
单位能量
|
W/R
|
25.7KJ/Ω
|
标称放电电流
|
isN(8/20)
|
50kA
|
在电压波形为(1.2/50)的雷电浪涌下的动作电压
|
UAs100
|
≤1kV
|
保护水平
|
|
≤1kV
|
响应时间
|
tA
|
≤100ns
|
工作温度范围
|
|
-40℃to+80℃
|
V20-C压敏型防雷器
基本要求
1、安装位置:V20-C应安装于机房的开关电源柜内的交流输入侧,它并联于主断路器的出线侧。
2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.
3、导线截面的选择(依据VDE0100标准) 单位: mm2
配电电源线
|
≤35
|
50
|
≥70
|
连接电线
|
10
|
16
|
25
|
接地线
|
≥16
|
25
|
≥35
|
4、由于V20-C/3+NPE/FS的特点,建议在防雷器前串接一后备空开,建议空开的容量为32A,A类空开(如Siemens 5sx2332-5).
5、FS的接线安装共有三个接线端口,其中1-2接线端为常闭触点,1-3为常闭触点,根据用户报警装置的不同,连接不同的接线端。
注意:不可将已保护的线路与未保护的线路或地线并行布线
