晨控CK-LR08-E00与汇川H5U系列PLC配置MODBUSTCP通讯连接手册

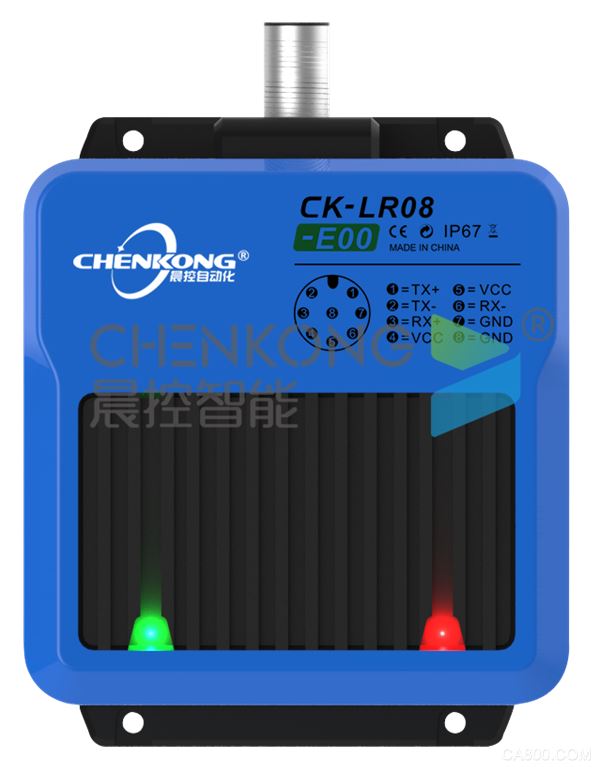

CK-LR08-E00是一款基于射频识别技术的低频RFID标签读卡器，读卡器工作频率为134KHZ，支持对FDX-B等符合ISO11784/85国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议ModBus TCP和自定义协议(Free Procotol)，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期主题：围绕CK-LR08-E00产品的MODBUSTCP通讯协议与汇川H5U系列PLC进行通讯配置说明
准备阶段
l 编程软件：AutoShop
l 工业RFID读写器：CK-LR08-E00
l PLC型号：H5U
l 通讯协议：MODBUSTCP
l 连接方式：以太网
1、读卡器IP配置
打开RFID_TOOL软件
搜索出来设备，点击齿轮，修改ip，确定保存
2、添加配置
PLC程序中在以太网添加配置
填写设备IP地址，端口号502；
3、配置通讯数据
分别建立读取和写入数据
地址设置为0E开始，数量4
读取可以设置为循环读取或触发（案例是循环）
写入设置为触发；
4、下载配置完成连接
下载程序到plc，运行plc
监控D200数据可以看到有标签时会读取到数据
将写入数据放到D300开始里面，再触发M0即可写入数据进去；
