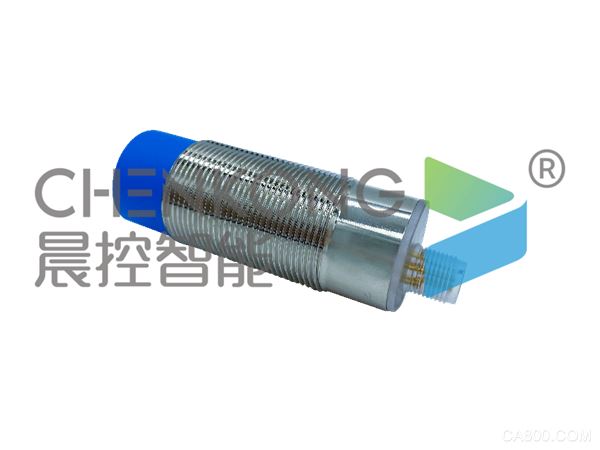

晨控CK-FR03系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherCAT通讯协议与基恩士系列PLC进行通讯配置说明。
准备阶段
l编程软件：KV STUDIO Ver.12G_Trial
l工业RFID读写器：CK-FR03-EC
lPLC型号：KV-X520
l通讯协议：EtherCAT
l连接方式：以太网
1、添加设备配置

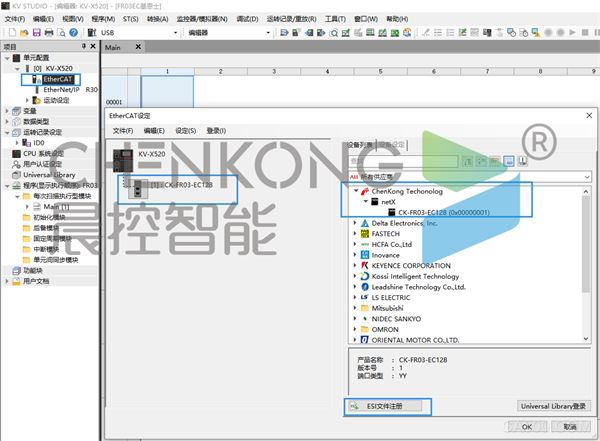

打开PLCEtherCAT设置
点击ESI文件注册，添加设备文件
双击的设备文件，添加连接到对应PLC
2、添加映射比哪里
在全局变量中添加两个128数组，分别用于输入和输出
3、数据映射，完成配置
打开EtherCAT配置

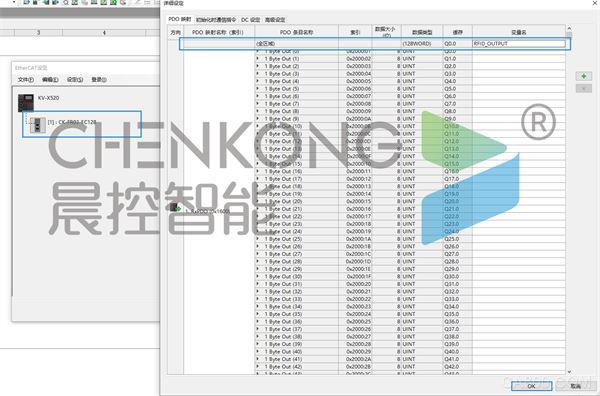

点击设备，在PDO映射中，输入输出变量的全区域变量名中，分别填入输入输出数组变量名
下载配置到PLC，重启PLC完成配置
4、功能块说明

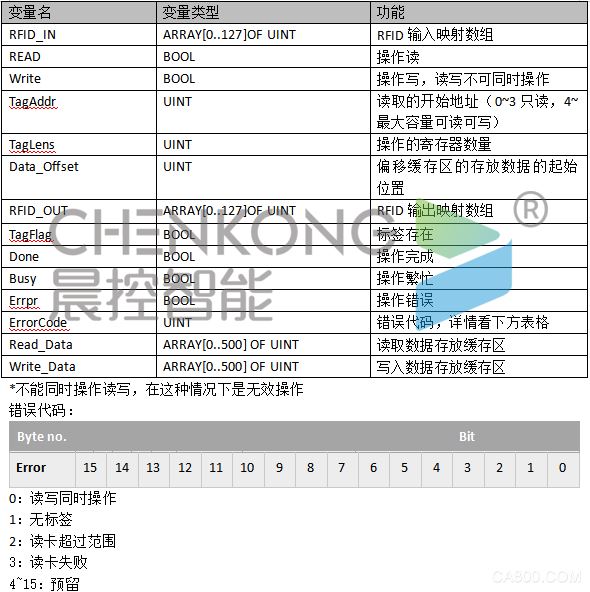

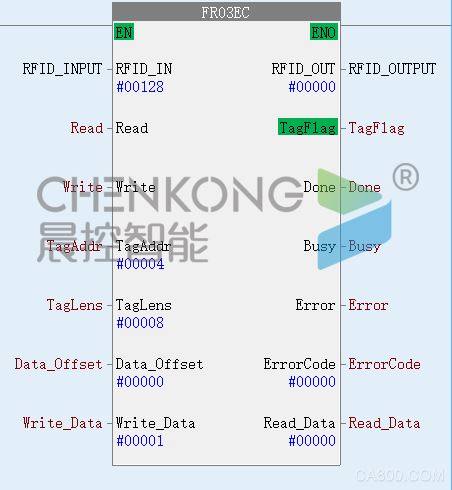

功能块引脚说明

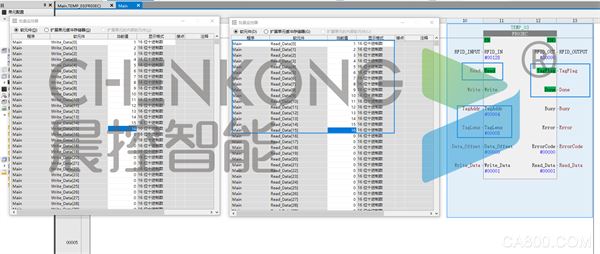

写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成。

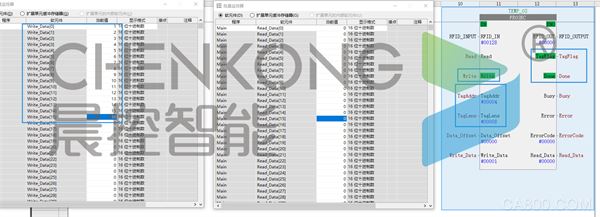

读取用户数据操作
置位write
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
