为什么电能表中的初级变压器保护会用到PTC热敏电阻？

电表（无论是家用智能电表还是工业电表）之所以会用到PTC热敏电阻，正是因为它完美契合了电表对可靠性、安全性和免维护的极高要求。

1. 保护通讯接口（最核心的应用）

现代电表（尤其是智能电表）都具备数据远程传输功能，最常用的就是RS-485通讯接口。

面临的威胁：电表的485通讯线（A、B线）可能很长，暴露在户外或复杂的工业环境中，极易因接线错误、感应雷击、电网操作过电压等原因，意外引入高压（如220V/380V）。

后果：这些高压会瞬间烧毁电表内部昂贵的485通讯芯片，导致电表“失联”，无法抄读数据。

PTC的解决方案：

如图文档第三章所述，将PTC热敏电阻串联在485的A线和B线上。

正常通讯时：PTC处于低阻态（通常几欧姆到几十欧姆），对微弱的通讯信号影响极小，保证数据传输正常。

当高压侵入时：与PTC配合的TVS管（瞬态电压抑制二极管）会首先被击穿，将电压钳位在一个安全值。此时，巨大的电流会流过PTC，使其在毫秒级内变为高阻态，从而切断电流，如同一个开关，保护了后端的485芯片。

故障消失后：PTC冷却并自动恢复低阻，通讯功能随之恢复，无需人工更换任何元件。

为什么不用普通保险丝？因为如果使用一次性保险丝，一旦因雷击或误接就熔断，需要工作人员上门更换，维护成本极高。而PTC可以自恢复，极大地提升了系统的可靠性并降低了生命周期成本。

1. 保护4-20mA模拟信号接口（主要用于工业电表）

许多工业电表除了数字通讯，还提供4-20mA的模拟量输出，用于连接PLC或DCS系统。

面临的威胁：信号线同样可能误接高电压，烧毁内部精密的采样电阻和运算放大器电路。

PTC的解决方案：

如图文档第四章所述，在4-20mA回路中串联一个PTC，并与保护二极管或TVS管并联在精密采样电阻两端。

当异常过压导致电流猛增时，PTC迅速动作限流，保护精密元件。故障排除后自动恢复，保证测量的连续性和准确性。

1. 保护电源输入端（交流电源入口）

电表自身的开关电源也需要保护。

面临的威胁：电网中的浪涌电流、雷击感应、操作过电压等。

PTC的解决方案：

可以作为复合型PTC（如文档第五页所述）的一部分，用于初级保护，提供自恢复的过流和协同过压保护。

在某些设计中，也可能单独用于提供对电源输入端的过流保护，防止内部电源电路故障导致更严重的损坏。

1. 防攻击/防篡改保护

这是一项非常重要的安全功能。

面临的威胁：可能存在的恶意攻击，例如有人试图通过向电表的通讯或检测端口施加高压静电或短路，来破坏电表功能或篡改数据。

PTC的解决方案：

类似于IC卡防攻击模块，在关键的信号线上串联PTC。

当检测到异常大电流（如短路攻击）或伴随高压的攻击时，PTC立即呈现高阻态，切断攻击路径，保护核心计量芯片。攻击停止后，电表功能自动恢复正常。

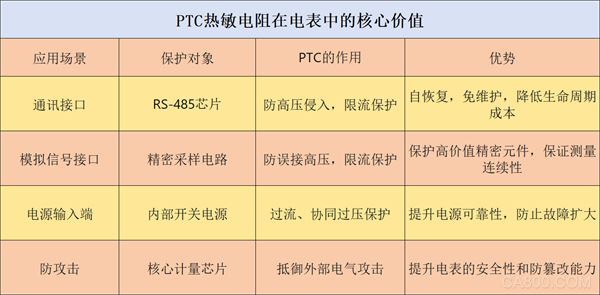

因此，电表使用PTC热敏电阻，是其作为一款需要常年不间断运行、面临复杂环境、且要求极高安全性与经济性的电力设备所做出的必然选择。它用一种智能、自恢复的方式，为电表的核心功能单元构建了一道坚固而“聪明”的防火墙。
