晨控CK-FR12系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR12产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。
0、准备阶段
l RFID读卡器配置软件：RFID_TOOL
l 编程软件：Sysmac Studio

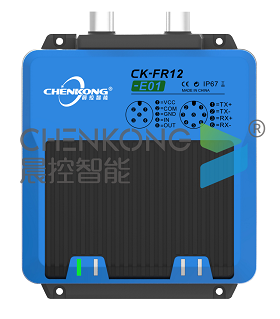

l RFID读写器：CK-FR12-E01
l PLC：欧姆龙NX系列PLC
l 通讯协议：Ethernet/IP
l 连接方式：以太网
配置设置：
1、连接设备

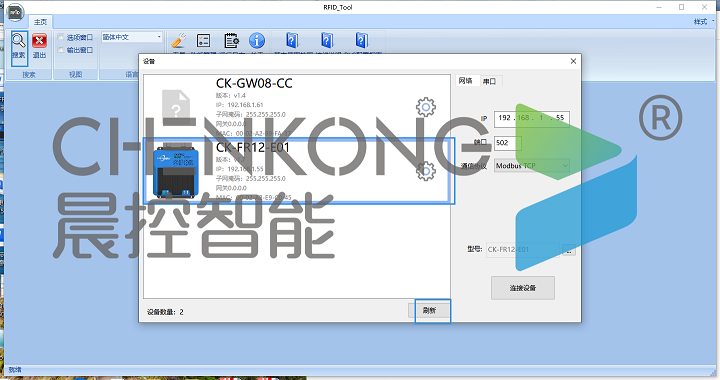

打开配置软件，搜索设备后，
选择设备连接

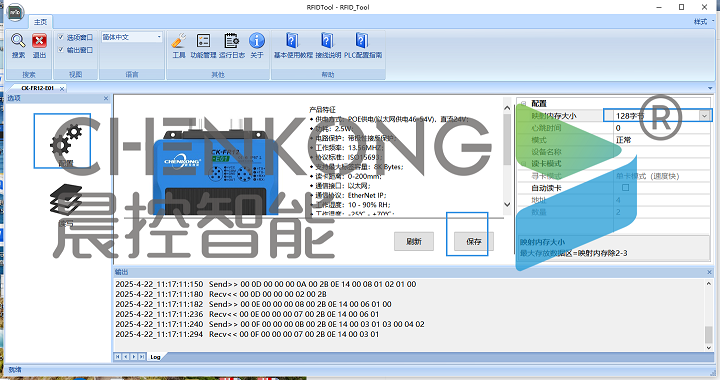

2、设置映射内存
在配置中设置映射内存128
点击保存，断电重启读卡器配置完成
通讯设置：
1、新建变量

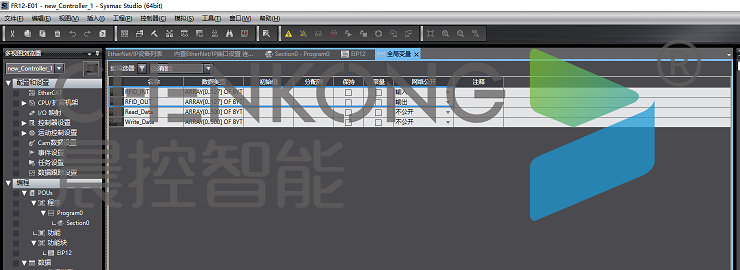

l 打开欧姆龙程序，在全局变量中新建两个128的数组
l 分别将网络公开设置为输入和输出，作为读卡器的输入输出
2、进入EIP配置

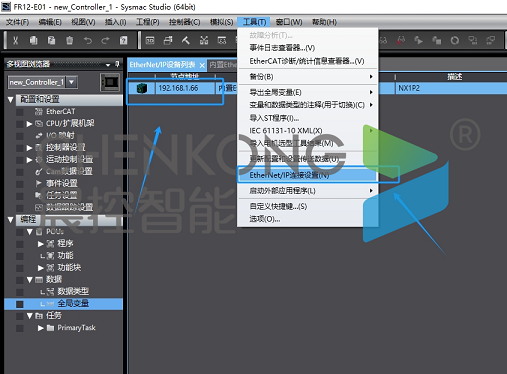

l 在上方工具，点击EtherNet/IP连接设置
l 双击需要连接的plc设置
3、建立标签组

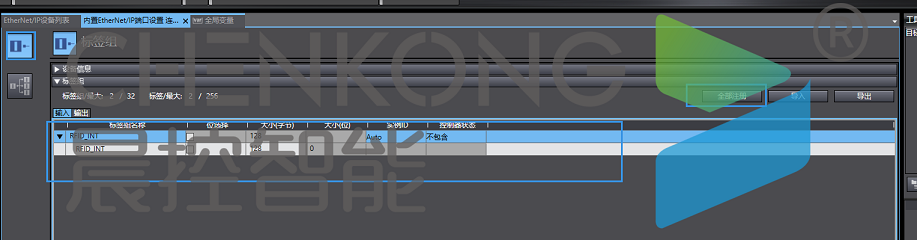

l 在标签组右上角点击全部注册
l 选择刚刚新建的两个数组变量，点击注册
4、添加ESD文件

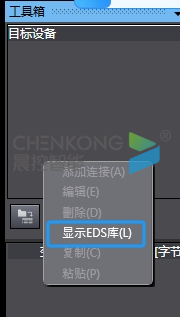

l 右键工具箱空白处
l 点击显示EDS库，在库中添加设备eds文件
5、添加连接
l 点击工具箱加号“+”。
l 输入节点地址（案例以读卡器设备ip为192.168.1.80）
l 型号名称：选择刚刚添加的eds文件。
l 修订版：1
l 点击添加

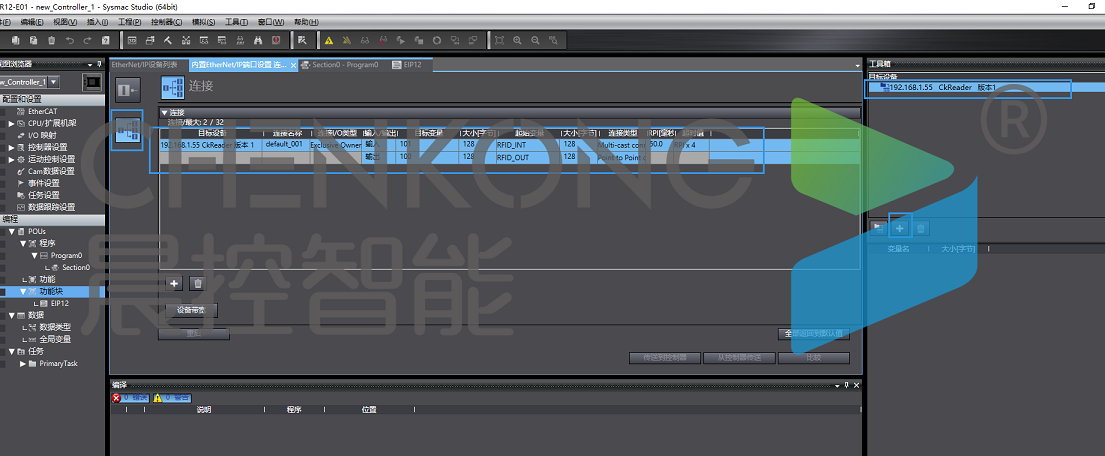

l 右键加入的设备，点击添加连接
l 填写输入输出，大小字节填写为128，选择刚刚添加的标签组
6、下载配置

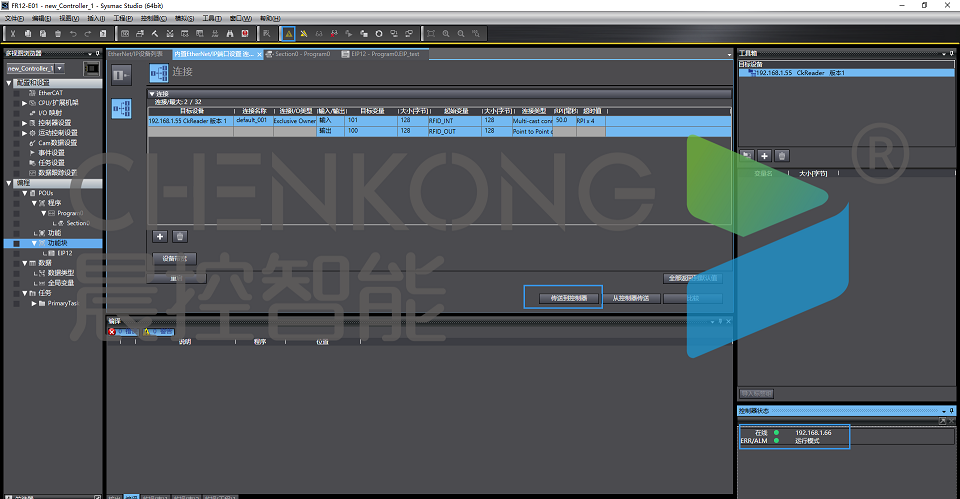

l 点击在线，连接PLC
l 点击下方的传送到控制器，将配置下载至PLC中，即可连接完成
7、功能块使用操作说明

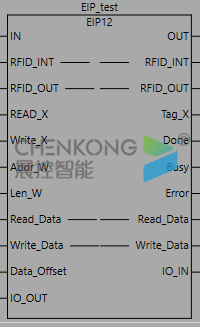

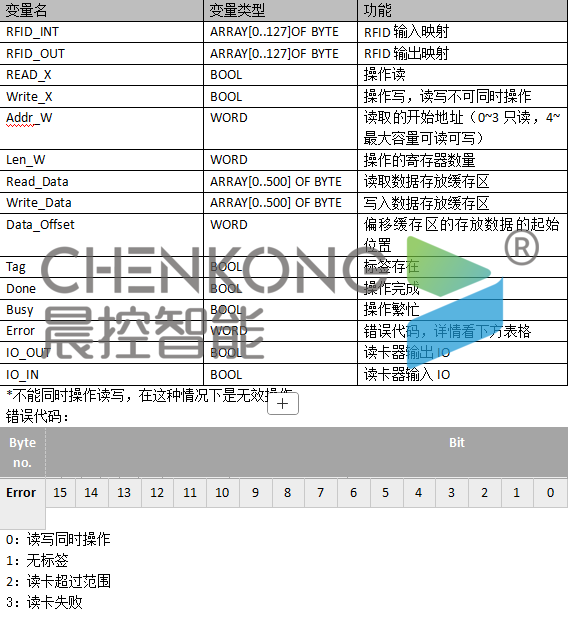

（1）功能块说明

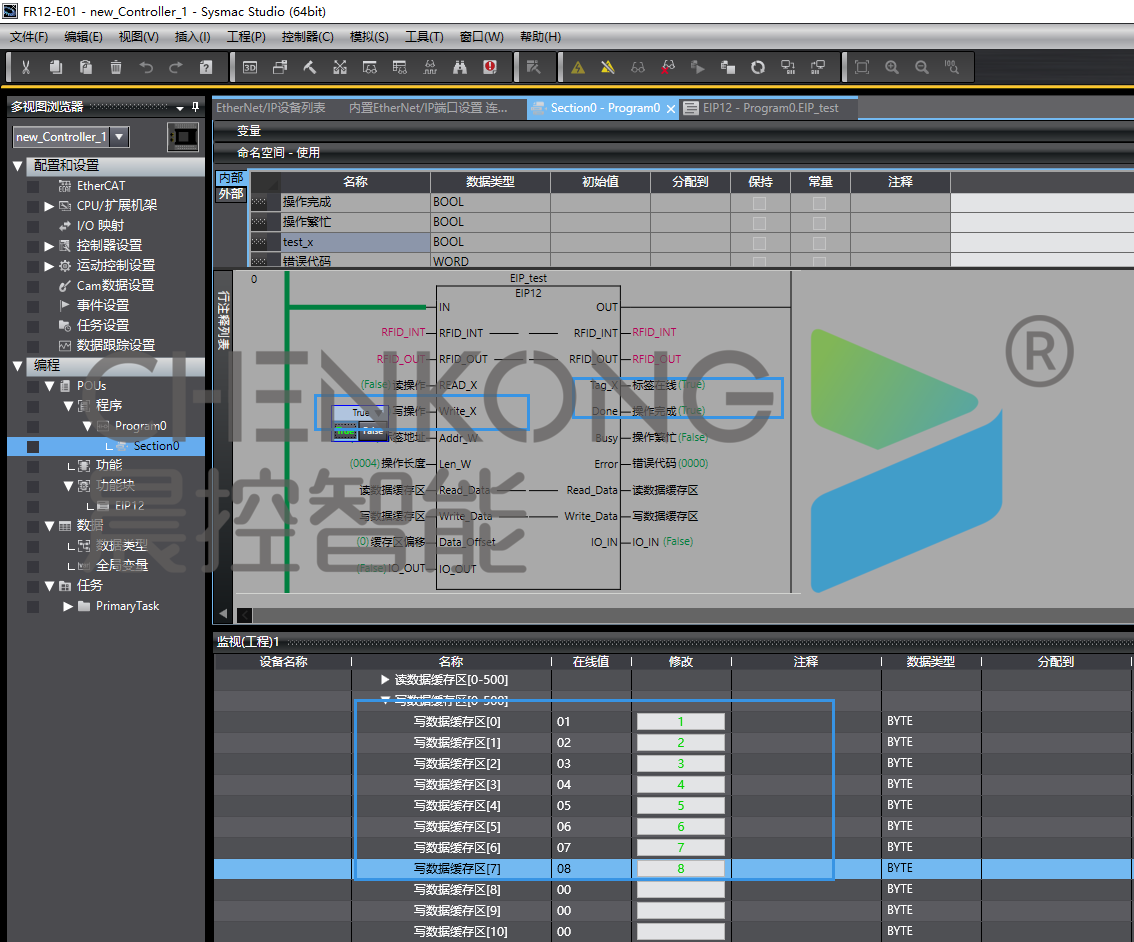

（2）写操作例子
1先将数据写入写数据块中
2触发写入操作
3等待操作完成置位，即数据写入到标签完成

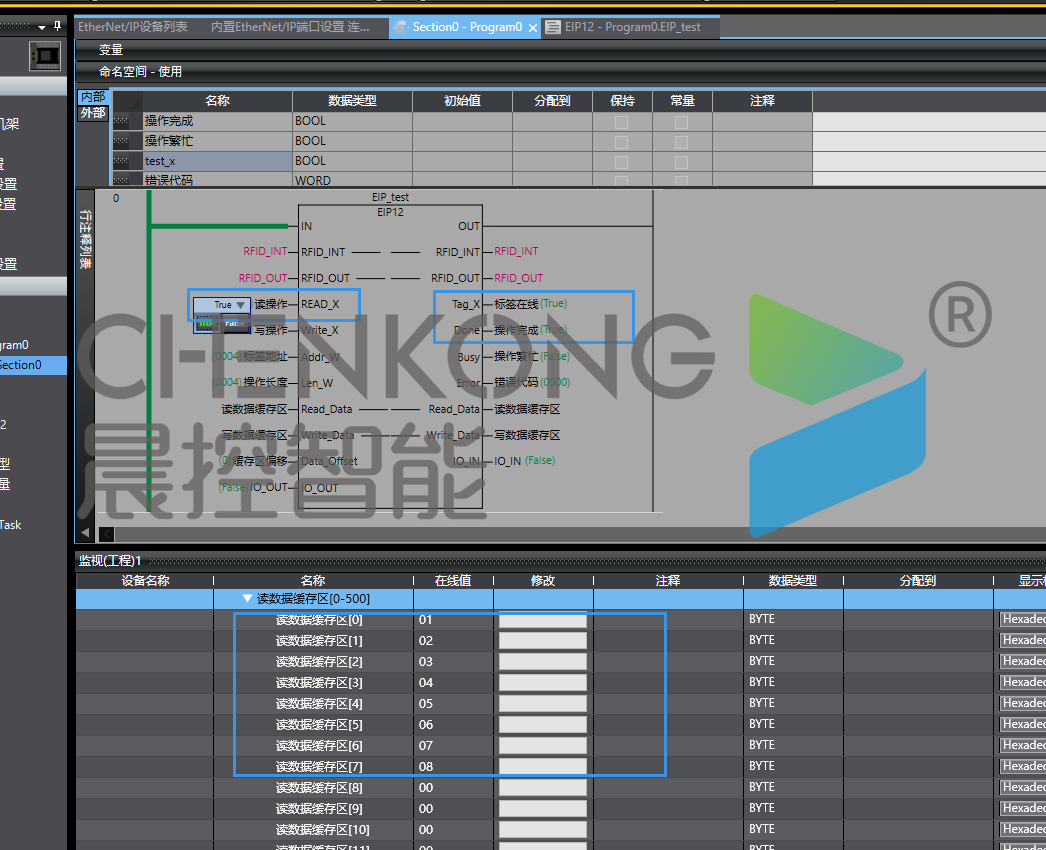

（3）读操作
1触发读取操作
2等待读取操作完成
3读取完成后在读数据块中取读取到的数据
