HMI显示板（人机界面）
型号：
VIPA HMI 50/60
普通型HMI – 文字显示
VIPA HMI 150/160
普通型HMI – 文字显示
VIPA HMI 320
普通型HMI – 图形显示
VIPA HMI 505
低成本 – 触摸屏
VIPA TD 03
文字显示
VIPA OP 03
操作屏
VIPA CC 03
一体化控制器
VIPA HMI 50/60
特性：
用户可定义功能键
背光LC显示(2/4x20 字符)
信息 / 报警消息
I信息 / 报警消息
在线
MPI
Windows 95/98/NT工程编制软件
防护等级 IP65 (前面板)
|
描述 |
订货号 |
|
HMI 50-文字显示终端，2x20 个字符 |
VIPA HMI50 |
|
HMI 60-文字显示终端，4x20 个字符 |
VIPA HMI60 |
VIPA HMI 150/160
特性：
背光LC显示
(4x20 字符)
5x5 型功能
信息 / 报警消息
口令保护
Profibus 连接接口 最大到12MBit/s
在线多种语言
多串行口(MSP)
Windows 95/98/NT工程编制软件
防护等级 IP65 (前面板)
|
描述 |
订货号 |
|
HMI 150 – 文本终端 |
VIPA HMI150 |
|
HMI 150-DP -文字显示终端 |
VIPA HMI150DP |
|
HMI 160 - 文字显示终端 |
VIPA HMI160 |
|
HMI 160-DP -文字显示终端 |
VIPA HMI160DP |
VIPA HMI 320
特征：
背光图形LC显示 (16 色)
用户可定义功能键
串行接口
LPT接口(可选)
Profibus 连接接口 最大到12MBit/s(可选)
工程，比率和固件存储器4MB
Windows 95/98/NT工程编制软件
防护等级 IP65 (前面板)
|
描述 |
订货号 |
|
VIPA HMI320 |
VIPA HMI320 |
VIPA HMI 505 低成本触摸屏
特性：
大方的图形显示
1/4 VGA (5.6")
蓝色4个色调
分辨率：320x240 像素
集成有MPI接口
在板上可选配Profibus-DP和CAN-接口，通过外部适配器可接INTERBUS-S
为PLC和其它设备配有许多驱动
|
描述 |
订货号 |
|
VIPA HMI 505 MSP/工程 512k/时钟/参数/16k |
VIPA HMI505 |
|
VIPA HMI 505 DP MSP/Profibus/工程 512k/时钟/参数 16k |
VIPA HMI505DP |
|
VIPA HMI 505 CAN 如同HMI505，集成有 CAN-从站 |
VIPA HMI505CA |
VIPA TD 03 – 文字显示
特性：
背光 LC显示(2x20 字符)
MPI 槽位
两种语言菜单
操作状态的监控信息
过程参数的监视和变更
通过位存储器设置输入和输出
通过自由安全的旋转臂，易于装配
防护等级IP65(前面板)
|
描述 |
订货号 |
|
VIPA TD 03 |
VIPA 603-1TD00 |
|
VIPA TD 03 |
VIPA 603-2TD00 |
VIPA OP 03 – 操作屏
特性：
背光 LC显示(2x20 字符)
256KByte 用户存储器
MPI 槽位
对一个CPU，最多可连接7个OP 03
5种语言菜单
通过标准功能易于操作
通过自由安全的旋转臂，易于装配
防护等级IP65(前面板)
|
描述 |
订货号 |
|
VIPA OP 03 |
VIPA 603-1OP00 |

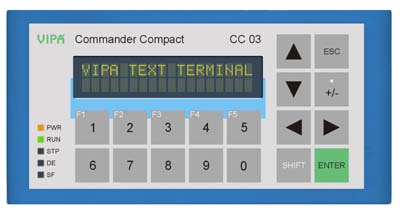

CC 03 一体化控制器
特性：
背光 LC显示(2x20 字符)
256KByte 用户存储器
通过VIPA 面板软件包或西门子ProTool/Lite 进行组态
集成有PLC-CPU
16kB 工作存储器/ 24kB数据存储器
MMC 插槽用于工程装载/固件更新
MPI 接口
可选择集成I/O
可选加装Profibus-DP从站接口
通过外围扩展电缆可以扩展
CC 03 一体化控制器
|
描述 |
订货号 |
|
CC 03DP |
VIPA 603-2CC00 |
|
CC 03DP |
VIPA 603-2CC20 | |
