PCAN-USB Pro简介

应用：

将两路CAN、两路LIN网络可同时通过USB连接到电脑，用于监控CAN、LIN网络。也可以发送、保存、过滤CAN、LIN报文。

可用作LIN主节点和LIN从节点。

亮点：

l 一个工具包含2路CAN和2路LIN

l 完全独立的2个LIN通道可以作为主节点或从节点

l 提供免费的Windows软件PCAN-View和PLIN-View

l 提供免费的编程接口API

l 免费的DLL，用户可使用它来开发自己的CAN和LIN驱动程序和应用程序

l 可与高级软件PCAN-Explorer5（CAN总线分析仪）配合使用

l 工作温度范围：-40—85℃

l 总线利用率/负载率极高，稳定性好，返修率极低

l PCAN-USB的兼容性很强，能匹配市场上很多主流软件和作为很多品牌控制器的下载线（如EPEC,摩巴，派恩，力士乐等）

l 标配高速CAN收发器，通过转换器可支持低速、单线CAN

l 支持多种协议：J1939，CANopen，DeviceNet

l 免费提供CAN标定协议 (CCP/XCP)的API，UDS诊断服务的API

l 免费提供如下软件：最大化地满足不同应用需求

l CAN报文监控软件PCAN-View（用于波特率选择，CAN报文收发，记录和保存），保存支持多种数据格式：CSV, trc，excel，txt等

l 免费提供CAN数据转换软件PCAN-Converter（用于将自带的TRC记录文件转换为CSV和ASC格式）

l 免费提供CAN总线波特率计算软件：baudtool

l 免费提供记录文件的合并软件：TraceMerge

CAN工作属性：

l 波特率可达1Mbit/s

l 符合CAN2.0A（11位ID）和CAN2.0B（29位ID）

l MAX3057ASA CAN收发器

l 每个CAN通道都和USB、LIN之间光耦隔离

l 测量总线负载（包含错误帧和过载帧）

l 对收发的报文导入错误

LIN工作属性：

l 波特率1-20kbit/s

l AMIS-30600 LIN收发器

l 两个LIN通道都和USB、CAN之间光耦隔离

l 可作为LIN主节点和从节点（1ms主任务分辨率）

l 自动波特率和帧长度，校验和自动识别

l 硬件可工作在调度表模式（可配置多达8个调度表，共256个帧槽）

 订货信息

发货清单：

l 总线分析仪PCAN-USB Pro，铝合金外盒

l CAN接口驱动，适用于Windows 8, 7, Vista, XP 和 Linux (32/64 bit)

l LIN接口驱动，适用于Windows 8, 7, Vista, XP 和 Linux (32/64 bit)

l 用于Windows的CAN监视器PCAN-View

l 用于Windows的LIN监视器PLIN-View

l PCAN-Basic编程接口，包含接口DLL，例程，和头文件，适用于所有常用编程语言

l PLIN-API编程接口，包含接口DLL，例程，和头文件，适用于所有常用编程语言

l PDF格式用户手册

免费软件PCAN-View介绍

PCAN-View软件是一个适用于Windows的CAN报文监视器/CAN网络分析仪，可同时接收，发送和记录CAN报文。支持CAN 2.0A和2.0B协议，最大波特率可达1 Mbit/s。

连接窗口会显示当前连接的硬件，并可设置波特率，过滤器等参数。

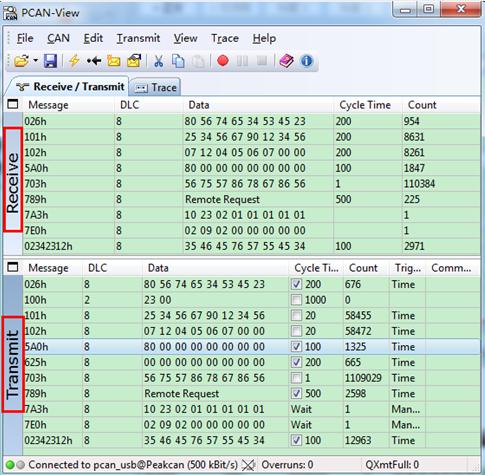

应用1-监控网络：

PCAN-View可以显示接收到的所有报文，显示了报文的ID，DLC，数据字节，报文循环时间，接收到的报文总数。

还可以显示网络中的错误，如位错误，填充错误等。

应用2-发送报文：

PCAN-View可以手动发送报文，也可以设定报文发送周期自动发送报文。

最重要的是可以将当前发送的报文保存为一个发送列表，下次可以重新打开使用。

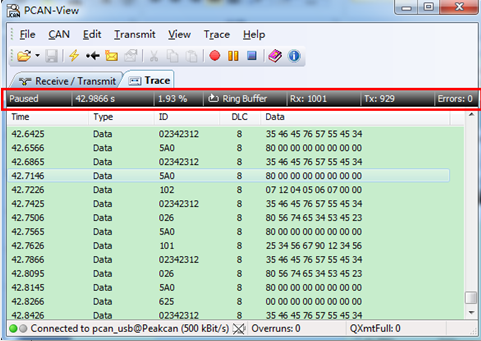

应用3-小型记录仪：

记录多达10万条报文，包括发送、接收及错误报文，并可保存为trc格式的文件，可用记事本打开。

并会显示当前的记录状态：记录的总时间、接收报文数量，发送报文数量，错误数量，缓存占有量（百分比），缓存模式（线性、环形） 。

免费软件PLIN-View Pro介绍

PLIN-View Pro软件是一个适用于Windows的LIN报文监视器，可同时接收，发送和记录LIN报文。用于CAN/LIN转换器PCAN-USB Pro可仿真LIN主节点和从节点，如果导入LDF文件，可以显示LIN信号。

连接窗口会显示当前连接的硬件，可设置波特率，节点类型等参数，可自动探测波特率。

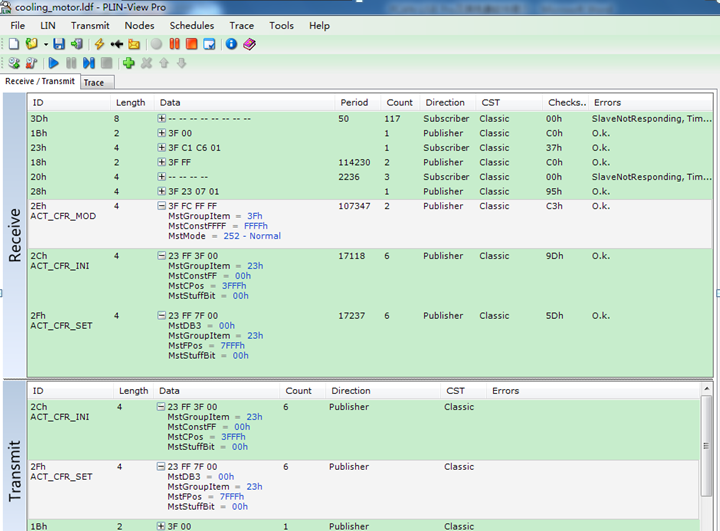

应用1-监控网络：

PLIN-View可以显示接收到的所有报文，显示了报文的ID，长度，数据字节，报文循环时间，接收到的报文总数。报文类型，校验和，错误信息（如从节点未响应）等。

如果导入了LDF文件，也会直接显示LIN报文中的信号值。

应用2-LIN主节点：

在软件中设置当前连接为主节点，可以手动发送报文，也可以设置调度表循环发送报文。如果导入了LDF文件，可直接调用LDF文件中定义好的调度表发送LIN报文。

另外，该软件也可以记录LIN报文，并可保存为可用文本打开的文件。

免费PCAN-Basic编程接口介绍

PCAN-Basic API（应用程序接口）是用于PCAN硬件接口系列的二次开发的应用程序接口。它允许开发简单的CAN应用，以实现和我们的PCAN-PC 硬件通信。API包括实际的设备驱动和一个提供API函数接口的DLL（动态链接库）。

PCAN-Basic为开发者提供了各种环境下的多种函数，包括 C#, C++/CLR, Delphi, VB.NET, Java, 和 Phyton 2.6，在开发包中都有这些环境下的例程。

关于LabView，我们没有免费的LabView驱动VI，客户可向我们购买，或者自己根据DLL来编写LabView驱动。

PCAN-Basic API还可用于WinCE 6.x，目前可使用的编程语言包括C++, C#, and VB.NET.

另外也正在研发用于Linux的PCAN-Basic API，很快就会免费推出。

特性：

l 支持Windows8/7/Vista/XP (32/64位)和WinCE 6.x操作系统（注：ISA，并口和PC卡CAN接口只支持32位系统）

l 多个PEAK公司的和你自己的应用程序可以在一个物理CAN通道上面同时运行

l 单个 DLL可支持所有的硬件类型

l 为每个硬件单元可使用多达8个通道（取决于所采用的PEAK CAN接口）

l PCAN PC 硬件通道间可进行简单的切换

l 每个CAN 通道有32,768消息的内部驱动缓冲

l 接收报文的时间精度可达1 μs （取决于所采用的PCAN接口）

l 可访问一些硬件参数，比如只听模式

l 通过Windows Events通知已经接收到消息

l 一个扩展系统可用于调试操作

l 语言支持包括德语，英语，法语，西班牙语和意大利语

l 输出语言取决于操作系统

l 可自定义调试信息

免费软件PLIN-API编程接口介绍

PLIN-API可以调用CAN/LIN总线分析仪PCAN-USB Pro的LIN接口，开发自己的应用程序，它包括设备驱动和一个DLL文件，支持Pascal，C#，C++，VB.net等开发语言。

PLIN-API不能直接支持LabView，用户可以根据我们提供的DLL，自己编写VI程序等LabView的驱动。
