概述

       以太网时间敏感网络（TSN）是一系列为满足复杂数据传输需求而设计的协议集合，适用于多种车载应用场景。由经纬恒润自主研发的车载TSN网络测试仪—TestBase ATT（Automotive TSN Tester），专门用于车载TSN网络测试。

产品特点

       产品的开发者同时也是重度用户，我们充分考虑了车载网络测试工程师的实际工作场景与使用偏好：

• 使用场景上丰富：既能用于单部件测试，还可用于台架系统测试；
• 支持多种时钟同步精度测量方式：1PPS（AVnu），Reverse Sync（AVnu）；
• 测试效率高：我们设计了8路秒脉冲（PPS）同步采集功能，可同时测试8个TSN ECU的台架系统；如果有更多需要，还可以使用多设备进行级联扩展使用；
• 采样精度高：采样精度达到6.25纳秒，能充分满足时钟同步精度的测试要求；
• 可扩展GPS：可通过外接GPS模块实现本地时间校准，从而满足更多应用场景下的测试需求。

       从易用性和提高测试效率的角度，我们还开发了高度集成的自动化测试脚本，能够自动执行测试流程并生成测试报告，测试用例方面：

• 涵盖AVnu联盟定义的时钟同步精度测试项（支持PPS方式和Reverse Sync方式）；
• 内置了基于测试工程师丰富经验开发的性能测试用例；
• 支持协议一致性测试的扩展，满足更多测试需求；

       而且，如果对被测对象（DUT）的PPS/Reverse Sync如何实现有疑问，我们也可以相互交流经验，因为这些我们都经历过。

应用场景

• 单部件测试场景

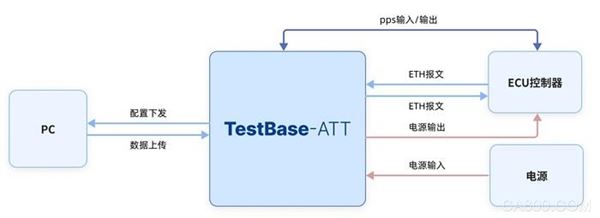

       ATT模拟对手件与DUT进行通信，对TSN ECU进行部件测试。此外，还可控制ECU上下电，用于同步收敛时间测试。

• 系统测试场景

       在若干TSN ECU连接成系统的网络系统台架中，ATT通过外接的TAP设备与被测系统ECU进行通信，进行gPTP时钟同步精度测试。
