三菱电机最新开发的Smart-1系列IGBT模块，将首度在6月21日至23日于上海国际会议中心举行的PCIM 2011亚洲展（展位号A78-A87）中亮相，连同其大受市场欢迎的V1系列IPM、新型PV-IPM和新型MPD系列模块，向参观者展示其强大的变频工业技术，为客户提供面积更小、损耗更低、和容量更大的功率模块。
三菱电机的最新开发的Smart-1系列IGBT模块，采用第6代CSTBTTM硅片技术和自动压接装配技术。模块的饱和压降低，功率损耗低，且硅片结温可高达175°C，硅片运行温度最高可达150 °C。
Smart-1系列IGBT模块主要应用于工业变频电机驱动和伺服驱动，已开发出的模块电路拓扑有两种，一种是整流逆变制动的CIB（Converter Inverter Brake），另一种是6合1模块。其中，CIB模块的电流/电压等级有15A~35A/1200V，6合1模块的电流/电压等级有25A~50A/1200V。
图片说明：Smart-1系列IGBT模块的照片
近年来为了更有效的利用能源，频率可调的变频器广泛使用于工业电机的驱动控制系统。变频器的输出部分普遍采用内置驱动电路、保护电路的功率半导体模块IPM来高速开关电流。因此需要损耗低、功率大且尺寸小的IPM。
三菱电机在1998年推出工业用2单元V系列IPM。现在推出大功率电机用的低损耗小型V1系列IPM，可用于37kw以上的变频器和15kw以上的伺服驱动器等。新的V1系列IPM把三菱电机早期的2单元S系列和V系列IPM统一成两种封装，采用CSTBTTM硅片具有低损耗的优点，最优化的集成在硅片上的温度传感器，功率循环能力较以前的产品相比得到显著提高。电压分别有600V和1200V两个等级，电流从200A/1200V到800A/600V，产品丰富。V1系列IPM使得变频器的功率损耗与老产品相比降低约20%（PM300DV1A120与PM300DVA120相比较）。另外，V1系列IPM在每一个硅片上都有温度传感器用于检测温度，与老产品V系列IPM相比，新的V1系列IPM的温度保护功能得到增强。

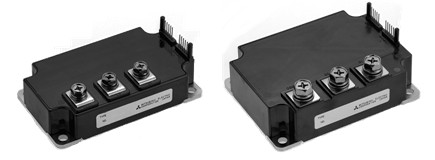

图片说明：V1系列IPM模块照片 小型封装和大型封装

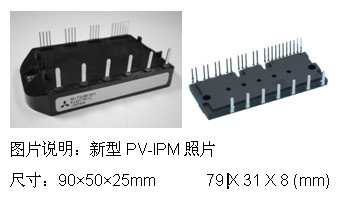

为了抑制地球暖化，现在极力推进利用自然能源的太阳能发电系统。住宅用的太阳能发电系统将太阳能电池板的直流电转换成交流电。由于调整电压的功率变换器安装在室内，所以需要功率变换器的尺寸尽可能的小。三菱电机推出的新封装型PV-IPM使得太阳能发电系统的功率变换器小型化得以实现。
该新型模块在燃料电池系统等的功率变换器中也可以使用。新品的面积比以前的产品减小了约30％，从而为功率变换器的小型化做出贡献。根据内置功率硅片的数量可以将该系列产品分为4单元、5单元和6单元共3种，其对应的电路拓扑结构分别为单相逆变电路、单相逆变加1个升压电路、单相逆变加2个升压电路。额定电流包括50A和75A两个电流等级。
为了减少二氧化碳排放，抑制地球暖化，现在极力推进风力发电、太阳能发电等利用自然能源的发电系统。近来，新能源发电系统已经达到兆瓦级的大规模，对应用于这些发电系统的功率变换装置的容量也比以前大幅提高。
三菱电机在2002年推出了额定电压为1200V，额定电流为1400A的2单元MPD系列IGBT模块，它可用于兆瓦级的功率变换装置。今天，为了满足发电系统大容量化的需求，我们推出New-MPD系列的产品。除此以外，这种新品还适用于工业用大容量变频器、不间断电源（UPS）等装置。
New-MPD系列IGBT模块针对大电流专用的内部结构采用专门的封装，并采用低损耗的第6代IGBT硅片，使得额定电流提升到原MPD系列的1.5倍以上。CM2500DY-24S的额定电流为2500A，是目前工业用2单元IGBT模块中电流最大的，从而使得利用自然能源发电的系统可以做到更大的容量。同时，为了提高水冷的冷却效率，模块内部的硅片布局空间保持较大余量。
图片说明：新型MPD 照片
三菱电机机电（上海）有限公司简介
三菱电机创立于1921年，是全球知名的综合性企业集团。在最新的《财富》500强排名中，名列第201。
作为一家技术主导型的企业，三菱电机拥有多项领先技术，并凭强大的技术实力和良好的企业信誉在全球的电力设备、通信设备、工业自动化、电子元器件、家电等市场占据着重要的地位。
三菱电机机电（上海）有限公司把弘扬国人智慧，开创机电新纪元视为责无旁贷的义务与使命。凭借优越的技术与创造力贡献产业的发展以促进社会繁荣。
三菱电机半导体产品包括三菱功率模块（IGBT、IPM、DIPIPMTM、HVIGBT、MOSFET等）、三菱微波/射频和高频光器件、光模块等产品，其中三菱功率模块在电机控制、电源和白色家电的应用中有助于您实现变频、节能和环保的需求；而三菱系列光器件和光模块产品将为您在各种模拟/数字通讯、有线/无线通讯等应用中提供解决方案。
更多信息，请登陆三菱电机机电（上海）有限公司网站：http://www.MitsubishiElectric-mesh.com或三菱电机半导体全球网站：http://www.mitsubishichips.com/。
