Moxa UC-7101和W315嵌入式计算机在雷电监测系统中的应用

发布时间:2010-07-20 17:59 来源:产品资讯 类型: 人浏览
关键字:

网关 Moxa 采集数据

导读:

项目背景

  自古以来,雷电灾害一直存在,据有关研究统计,在地球上任一时刻平均有2000多个雷在进行着,平均每秒有100次闪电。每个闪电强度可高达10亿伏,足见其能量之大,产生的危害可想而知。

  近年来雷灾更是频繁出现,这主要是因为一些高大建筑的兴起,如高层智能大厦,微波站、天线塔等都会吸引落雷,从而使本身所在建筑及附近建筑遭到破坏。增设的各种架空长导线反倒引雷入室,使避雷装置失去作用。另外,随着微电子技术高度发展及广泛应用到各个领域,使雷害对象也发生了转移,从对建筑物本身的损害转移到对室内的电器、电子设备的损害,以至发生人身伤亡事故。雷电产生的电磁感应已成为主要危害,因此对雷电进行监测也是预防灾害的一种手段。

  原有的方案是利用电脑连接雷电探测器(可以记录空气中电荷量),当电脑读到雷电探测器返回的数据后,对数据进行分析,来判断是否有发生雷电的可能。这个系统中主要采用ADSL的拨号模式让各个设备连接在一个网络上。但随之带来的问题是如果现场不具备ADSL拨号的条件,那么系统就不能使用。而一旦网络断掉,现场的实时数据将会丢失。



应用需求

  雷电探测器采用Modbus RTU协议通讯,嵌入式计算机需将Modbus协议转换成Modbus TCP协议,以方便与后台通讯。

  嵌入式计算机可以实时主动采集数据,按需保存历史数据,并且实现智能主动上传数据

  提供有线和无线两种方案。一旦现场不具备上网条件,则可以采用无线通讯的方式



Moxa解决方案

  在这个系统中,Moxa最终为客户提供了两种不同的解决方案——有线和无线,以适应现场不同环境的需求。

1)  有线解决方案

  原有架构中采用了Modbus网关将雷电探测器与ADSL相连,起到协议转换的作用。现在的架构中,客户采用了Moxa UC-7101嵌入式计算机代替原有的Modbus网关。UC-7101采用MOXA ART ARM9 192 MHz RISC CPU,具备强大的计算和通信能力,而发热量却很小。内建8MB NOR Flash ROM和16MB SDRAM,可为用户提供了足够的储存空间;同时,SD卡可存储用户各种各样的应用程序。在有线解决方案中,UC-7101作为一款前置通讯网关,通过设定的程序,UC7101可以主动利用Modbus RTU协议与雷电探测器通讯,并将数据保存在实时数据库中,同时记录到SD卡中,UC7101通过对实时数据的分析,可以在雷电到来之前和主动向监控室发送报警信息。

2)  无线解决方案

  而在没有ADSL拨号条件的情况下,客户采用了W315无线嵌入式计算机。W315是一款基于RISC架构、配备GSM/GPRS通信模块的嵌入式工业计算机。在这个方案中使用Moxa的W315代替有线解决方案中的UC-7101和ADSL,直接通过GPRS与网络进行连接。作为前端的通讯网关,W315可以主动拨号到GPRS网络,与后台连接。通过软件编程,W315可以主动利用Modbus RTU协议与雷电探测器通讯,并将数据保存在实时数据库中,同时记录到SD卡中,W315通过对实时数据的分析,可以在雷电到来之前和主动向监控室发送报警信息。



系统配置图

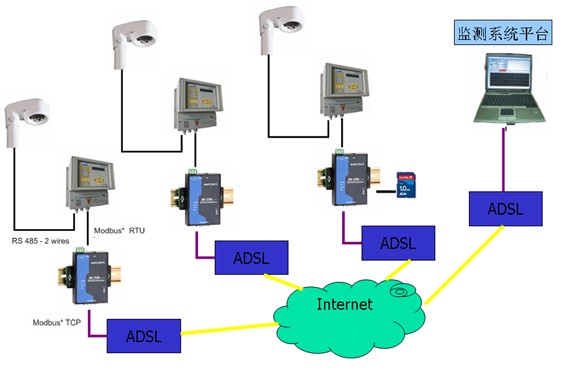

1)有线解决方案

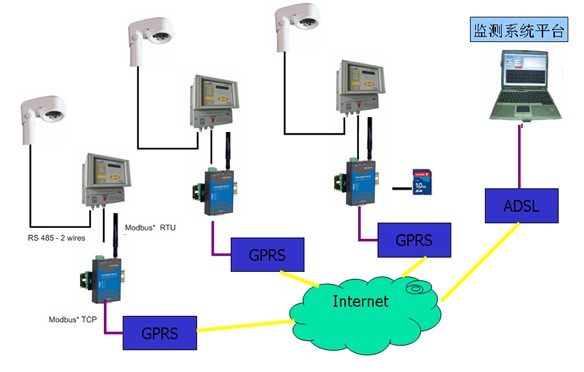

2)无线解决方案



为什么选择Moxa

  Moxa为客户提供了两种解决方案:有线环境中采用UC-7101;无线环境中采用W315,可主动连接无线GPRS网络

  UC-7101和W315均为RISC架构的嵌入式计算机,为苛刻的工业环境提供了一个功能强大且稳定可靠的通信平台

  UC-7101和W315均支持1个软件可选RS-232/422/485三合一串口和1个以太网口

  UC-7101和W315均可实时主动采集数据、按需保存历史数据、智能主动实现数据上传

  嵌入式计算机内部无风扇无飞线,确保产品和系统的稳定可靠



应用产品介绍

UC-7101:(link: http://www.moxa.com.cn/product/UC-7101.htm

  MOXA ART ARM9 32-bit 192 MHz处理器

  16MB RAM和8MB Flash ROM

  1个10/100Mpbs以太网口和1个软件可选RS-232/422/485串口

  可通过SD卡插槽扩展存储容量

  无风扇设计,稳定可靠

W315:(link: http://www.moxa.com.cn/product/W315.htm

  MOXA ART ARM9 32-bit 192MHz处理器

  板载32MB RAM,16MB闪存

  内建GSM/GRPS 850/900/1800/1900 MHz无线通信模块

  配备1个软件可选RS-232/422/485三合一串口

  10/100 Mbps以太网口,可实现网络冗余

  系统稳定,无风扇设计



关于Moxa
  您可以在Moxa企业网站www.moxa.com.cn中,找到所有Moxa工业自动化连网产品的相关信息,包括嵌入式工业计算机、工业以太网络交换机、串行设备连网服务器、多串口卡、嵌入式设备服务器及远程I/O服务器等,也可以通过电子邮件china@moxa.com,或拨打电话021-52589955,直接与Moxa联系。
