引言
　　设计安全性一直是人们关注的一个话题。特别是电子产品，研发人员花费数月甚至数年的时间研发出来的产品，面市还不到几周，市面上就会出现其复制品。在窃取技术和攻击技术日益发达的今天，我们不禁要问：您关心设计的安全性吗？您对您的设计采取了哪些安全措施？您知道他们最有可能采用哪种方式攻击您的产品吗？

攻击者的常见手段和分类
Cloning（克隆）
　　指攻击者拷贝PROM 或在程序加载时截取其码流并进行复制。因此该类FPGA如果没有加密措施的话，该设计的安全性异常脆弱。
Tampering（篡改）
　　篡改属于恶意破坏的行为，攻击者通过重新编程您系统上的FPGA而使您的系统运行其他的程序或不能运行。篡改使厂家的声誉、产品的质量等形象将遭到破坏。
Over-building（过建）
　　过建是指在把您的产品交给无道德的合同制造商生产时，他们在市场上购买额外的FPGA，然后在厂家没有允许的情况下，生产额外的产品，在无开发成本和无需技术支持的条件下，以更低的价格在市场上售卖，从而牟取利润。
Reverse Engineering（反向工程）
　　指攻击者对您的器件进行解体和破坏性研究，通过各种光学和电子仪器，运用各种科学测试、分析手段，反向求解器件的结构机制、技术原理等，从而重建您的设计原理图或网表来复制您的设计。
　　攻击者一般分为三类：第一类，个人或hacker；第二类，一般的公司；第三类，专业机构（如美国的FBI、CIA、NSA或政府机构）和专门从事反向工程的公司，专业机构拥有庞大资金进行反向工程活动，专门反向工程的公司为用户提供晶片分析服务、晶片分析软体和咨询服务。

如何保护您设计的安全性
　　Actel基于Flash的FPGA，从物理结构和加密措施方面对各种攻击手段进行了预防，被公认为是业界保密性最好的FPGA，因此在这里以Actel为例进行具体说明：
物理结构：
　　单芯片结构。由于是单芯片，上电就运行，不需要加载的码流，因此根本不会提供让你克隆的机会。
　　Flash开关位于七层布线金属下。不可能在不干扰已被编程的Flash晶体管上的电荷下移除这些金属层。有效防止了反向工程这种攻击方式。
　　Flash开关编程后，不会出现任何物理变化。因为它是通过改变浮动栅的电荷数来改变开关的状态，通过材料分析探测不到任何物理变化。有效防止了反向工程这种攻击方式。
　　无回读数据校验的机制。传统的FPGA都有一个回读功能，让器件可在编程后进行验证。无回读功能避免了产生回读的码流，杜绝了克隆。

加密措施：

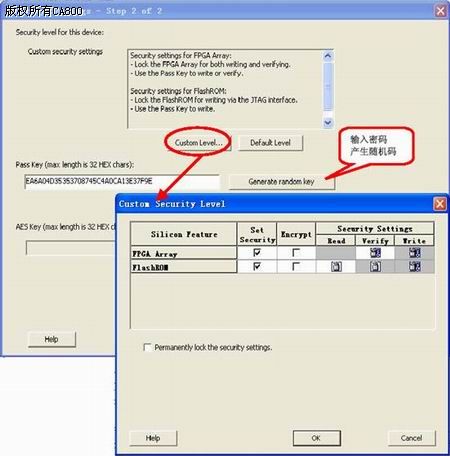

　　具有FlashLock的功能。采用由用户定义的密钥机制，设置了密钥，就不能对器件进行读、写、验证或擦除操作，有效防止了篡改的攻击方式。下图1，在Custom level中选择要加密的操作，如:对Verify和Write进行保护，然后在Pass key中输入密码，点击Generate random key产生随机码，最后生成具有FlashLock的可下载文件。

图1 　　

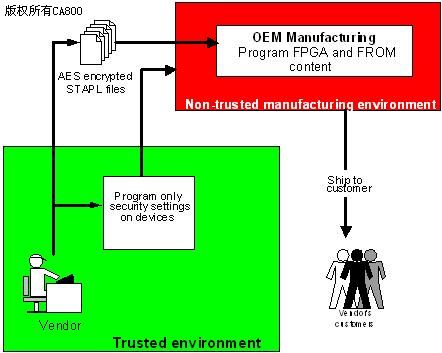

　　AES加密标准。AES密钥存储在专门的片内非挥发性Flash内存中，不能被读取。将经AES加密的配置文件提供给代工厂商，只有与拥有正确密钥的器件配合时才能使用，如下图2。防止了过建这种攻击方式，使得设计人员保护了其知识产权。

图2

　　最后：FPGA的设计安全性，您关心吗？FPGA的设计安全性，您准备好了吗？FPGA的设计安全性，足够安全吗？
　　在窃取技术日益发达的今天，我们都要考虑FPGA的设计安全性，Actel的FPGA提供了各种先进的安全功能，在业界首屈一指，对产品选用Actel具有先进的安全性设计的器件会免除您的后顾之忧。
