产品概述
智能电能监测仪
智能电能监测仪采用先进的微电子技术、计算机技术、触控技术以及数据通信技术研制而成，其对电能表进行监视记录并将数据上传至平台。硬件上采用成熟的模块化设计思路，产品体积较小，镶嵌式卡口固定安装，使用方便。 处理器数据处理能力强大，方便客户对多个电表的数据进行监视处理，且产品的平台比较高端，在终端显示领域具有较强的竞争力。
产品特点
· 实现两个三相输入回路、42个单相回路电压、电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度等电参数采集和显示
· 上行同时支持TCP/IP和RS485通信接口，下行采用标准485通讯接口
· 7寸液晶屏显示，镶嵌式卡口固定安装
· 多级菜单功能，模块功能设计
· 数据记录保存功能，历史数据在线查询功能
· 参数手动修改设置功能
· 中文、英文双语界面切换
|
|
技术参数
|
基本电气参数
|
|
* 工作电压
|
AC220V，50/60HZ
|
|
* 功耗
|
≤5W
|
|
* 工作温度
|
-10℃~+45℃
|
|
* 运输及储存温度
|
-10℃~+60℃
|
|
下行通讯配置参数
|
|
* 通讯协议
|
Modbus-RTU
|
|
* 通讯方式
|
RS485，1路
|
|
* 波特率
|
默认：9600bps，范围：1200bps~115200bps
|
|
* 数据位
|
默认：8位
|
|
* 停止位
|
默认：1位，可选：1位，2位
|
|
* 校验位
|
默认：无校验位，可选：无校验，奇校验，偶校验
|
|
上行通讯配置参数
|
|
* 通讯协议
|
透传DTU协议
|
|
* 通讯方式
|
Ethernet，1路
|
注意事项
1. 触摸屏自身工作电压是DC5V，供电时要使用配件中提供的DC5V电源适配器；
2. 预留的两个RS232串口是公司研发测试时配置使用，客户端不可以使用；
3. 液晶显示屏属于易碎品，不能对液晶显示屏进行碰撞冲击；
4. 触摸屏工作环境和储存环境要满足参数要求，否则影响性能；
5. 触摸屏正常工作时不能有强的震动；
6. 触摸屏发货包装时内部一定要有防碎防护装置。

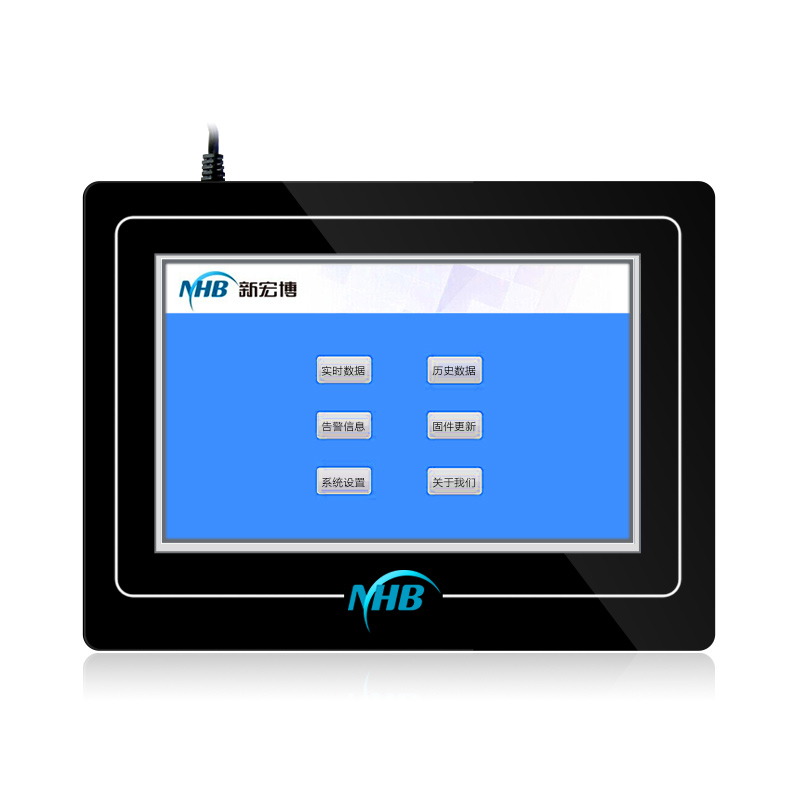

产品展示
界面展示
产品展示
