一、电能变送器的产品概述
      CY电能变送器是科元仪器研制的高品质产品，电能变送器分为功率变送器、频率变送器、电流变送器、电压变送器、功率因数变送器等产品，是一种将输入的交流信号经线性化出来后，变送输出直流电流或者直流电压信号的装置。产品广泛应用于电气、化工、铁路自动化、石油、电力等领域的工业控制之中。
二、电能变送器的产品分类介绍

频率变送器：测量电网的频率，并转换成标准的直流信号输出，输出信号与一定的频率范围成线性关系。我国的标准电网频率是50Hz，然而可能会存在偏差和波动，严重时有些设备不能正常工作，所以需要监测电网频率。

交流电流变送器：将一定范围的交流电流，如0~5Aac，按比例地转换成标准的直流信号输出。包括单交流电流变送器和三组合交流电流变送器，前者是一组信号的变换；后者是三组信号的变换，通常用于同时测量三相电的三个相电流。

交流电压变送器：将一定范围的交流电压，如0~300Vac，按比例地转换成标准的直流信号输出。包括单交流电压变送器和三组合交流电压变送器，前者是一组信号的变换；后者是三组信号的变换，通常用于同时测量三相四线制的三个相电压。

功率变送器：包括单相有功功率变送器、单相无功功率变送器、三相三线有功功率变送器、三相三线无功功率变送器、三相三线有功无功组合变送器、三相四线有功功率变送器、三相四线无功功率变送器，是将各种形式的功率变换成标准直流信号输出的仪表。

有功功率代表电路实际消耗的平均功率，P=UIcosφ，单位为瓦（W），φ为U与I的相位差，其值为-π/2~π/2。若电路为感性，电流落后于电压φ相位角，φ>0；若电路为容性，电流超前电压φ相位角，φ<0；如果电路为全阻性，φ=0，则cosφ=1，P=UI。显然不管φ大小，有功功率P总是为正。三相电路的有功功率等于各相有功功率之和。

但是电路中往往含有电感和电容，它们不消耗电能，只和电源交换能量，这个交换能量的幅度在工程上定义为无功功率Q=UIsinφ，单位为乏（var）。若φ>0，则cosφ>0，Q>0，表示电源供给负载能量；若φ<0，则cosφ<0，Q<0，表示负载把能量回送给电源。若φ=0，则cosφ=0，Q=0，此时负载既不消耗能量也不回馈能量。三相电路的无功功率等于各相无功功率之和。

感性或容性负载不消耗能量，但是在与电源交换能量的过程中，必须通过阻性的电力线路，则必然消耗能量，所以电力系统要设法减小无功功率。

功率因素变送器：电压与电流的有效值直接相乘，表示电源可供应的或电路可吸收的最大功率，我们称之为视在功率S=UI，单位为伏安（VA），有功功率与视在功率的比例P/S=cosφ就是功率因素。显然提高功率因素即提供了有功功率的比例。功率因素变送器就是将功率因素变换成标准直流信号输出的仪表。

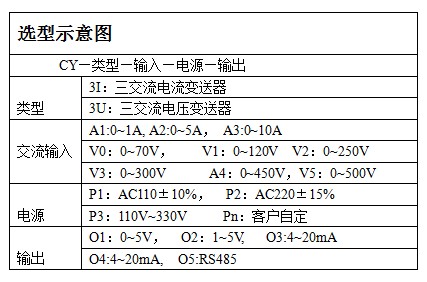

三、电能变送器选型表

四、电能变送器常用选型实例

类型：CY-I-A2-P2-O4

输入：AC0~5A

输出：DC4~20mA

电源：AC220V

型号描述：此产品为单交流电流电能变送器，输入电流AC0~5A，输出为DC4~20mA，辅助电源为AC220V。


苏州科元仪器仪表有限公司
联系人：廖栩悉
电话：0512-65588562
传真：0512-65588512
手机：18912602952
邮箱： coyuan1718@126.com

地址：苏州市干将西路1381号

科元专业从事电能变送器开发及生产电能变送器，久经市场考验，品质保证，欢迎选购！技术领先，技术最优，欢迎来电咨询和洽谈业务
