无源信号隔离器概述:
无需外供电源,从输入信号上获取少许能量,实现信号隔离、转换。35mm导轨安装,2000V隔离耐压,0.1%级传输精度,浪涌保护功能。模块化设计,体积小,功耗低。
无源隔离器在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中可能的干扰。
无源隔离器的输入回路 - 输出回路之间隔离。
该产品底座与主机拔插式结构设计,可以带电拔插。端子接线采用螺丝压紧连接方式,标准的35mmDIN导轨卡式安装。可以与单元组合仪表及DCS、PLC等系统配合使用。
无源信号隔离器选型表格:
型 号
|
说 明
|
SN
|
?
|
?
|
?
|
|
无源信号隔离器
|
输入输出通道
|
01
|
单路输入单路输出
|
02
|
双路输入双路输出
|
04
|
4路输入4路输出
|
输入信号类型
|
1
|
4-20ma
|
2
|
0-20ma
|
3
|
0-10ma
|
输出信号类型
|
1
|
4-20ma
|
2
|
0-20ma
|
3
|
0-10ma
|
供电形式
|
|
缺省为无需电源
|
V
|
24VDC
|

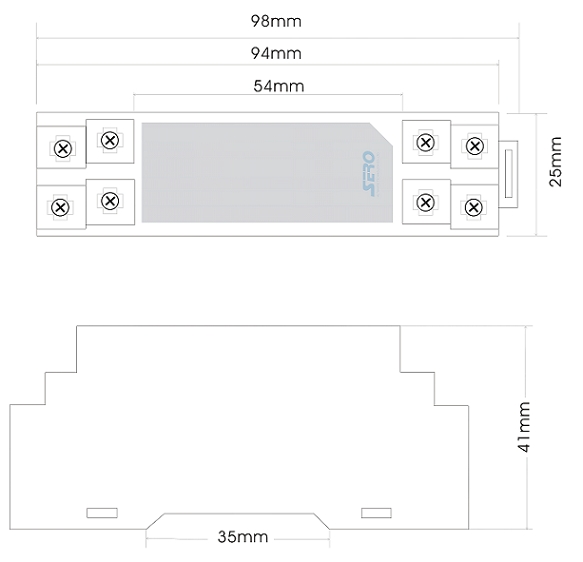

SN01(一入一出)外型图:
SN01无源隔离器(一入一出)正面图:
SN02无源隔离器(二入二出)外型图:
SN04无源隔离器(四入四出)外型图:
