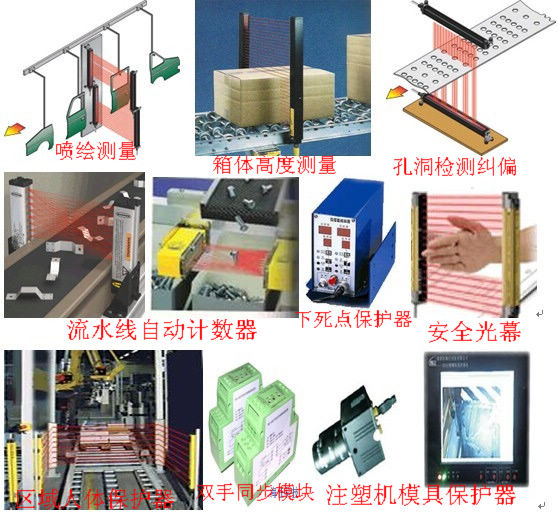

红外线测量光幕传感器在实际使用中可分为:箱体喷涂等测量光幕、带材跑偏纠偏光幕、车辆检测光幕(车辆分离器)、检测计数光幕等。
一、包装箱、喷漆
测量光幕
包装箱测量光幕原理:光幕由发光器受光器组成。发光器和受光器主要部件是发光管和接收管,发光管和接收管成平行均匀分布,比如有二十个光点(每一组发光管和接收管组成一个光点)一一对应,每个光点之间的距离是
5MM,
一个物体如包装箱从流水线过来通过测量光幕挡住了其中
14
束光点,这这个包装箱高度则为:
14*5=70MM
。
深圳市海任测量光幕有限公司生产的包装箱测量光幕通常由发光器、受光器、通讯电缆构成。通讯线一般配备:
2.5
米、
3.5
米、
5
米、
10
米其中两条,光幕本身测量高度根据实际要求定做,
70~5600mm
均可。光幕中心直径(检测范围)根据光轴间距的区别有:
0.5
米、
2
米、
5
米、
10
米,光轴间距:
2.5mm/5mm/10mm/20mm/40mm/80mm
。电源电压:
12/24VDC
。
输出方式包括:通讯、模拟量、开关量输出。根据不同需求可同时选择两种输出方式。
二、测量光幕加装外壳可用作车辆分离
车辆分离器多用于收费站等不停车收费系统,作用为发现车辆及自动分离车辆拖车等,控制自动起竿和防止误落竿。
智能加热型车辆分离器,是专为公路计重收费系统在恶劣天气下
(
霜、雪、雨、雾等
)
,车辆发现分离检测而设计的,它本身集成了加热系统,克服了传统的光幕罩玻璃介质层的衰减,显著的提高了光幕的穿透力,大大增强了分车的可靠性。
智能加热功能
在霜雪雨雾等恶劣天气下,光幕的穿透力降低时,自动启动加热除霜功能,保证在正常工作环境下(无霜雪雨雾天气下),不启动加热系统,延长加热玻璃的使用寿命
;
光强指示功能
具有光穿透能力
(
接收器接收光强度
)
指示功能
,
便于现场安装和维护
;
高防护等级
防护等级高
,
适用于更加恶劣的雨水环境。
特
点
●
光幕自身具备智能加热功能
,
在恶劣天气下自动启动加热系统
,
消除霜雾对光路的遮挡
;
●
采用非球面光学镜头
,
能有效消除球差、色差和滤除杂散光;
●
内置自诊断功能
,
同时具备检测输出和报警输出
;
●
具有光穿透能力
(
接收器接收光强度
)
指示功能
,
便于现场安装和维护
;
●
采用
RS485
串口通讯
,
通过初始条件的设置满足客户不同任务需求并可以得到每条光束及系统工作状态信息
;
●
防护等级高,
适用于更加恶劣的雨水环境
系统构成
●
发射器和接收器;
●
两条带快速接插件耐油屏蔽线缆;
●
防护罩
(
选件
)
系统性能参数
工作电压
24VDC
工作电流
加热玻璃未工作:≤
0.5A
;加热玻璃工作:
≤2A
最大检测距离
10m
光轴间距
20mm
、
40mm
保护功能
具有瞬时过电压和反极性保护
具有检测输出、报警输出和自诊断功能
触发物体的大小可选(一般出厂设置为
150 mm
物体触发,分辨率为最小检测物);
输出形式
开关量输出
电流小于
150mA
(
30V DC
),
NPN
、
PNP
可选
扫描周期
每条光轴
50us
,再加上
2ms
的数据处理时间
最小分车距离
100mm
三、测量光幕还可用于带材纠偏
对中
MYJP
系列纸板纠偏光幕适用于高精度的检测和测量。包括
精度纠偏
、
在线纠偏
,
在线对中
等类似的检测和测量。纸板对中光幕控制精度的提高,大大减少纸板的修边余量,提高纸张物料的投入产出率。
纸板对中光幕(纸板纠偏光幕)原理:
包括至少两套安装有分别检测纸张物料水平位置及偏移量的检测机构、可编程控制器、原纸架上的纠偏电机,检测机构置于原纸架与成型机之间,检测机构在可编程控制器的控制下,对纸张物料进行水平位置以及偏移量的检测,检测到的水平位置以及偏移量的数据传送到可编程控制器中,可编程控制器对检测到的水平位置及偏移量进行比较、运算后输出控制纠偏指令到纠偏电机,移动纸张物料的水平位置,使纸张物料垂直对齐。
MYJP
系列纸板纠偏光幕检测方式主要有:
1.
单套单边检测
-
纠偏光幕
2.
两套单边检测
-
纠偏光幕
3.
单套双边检测
-
对中光幕
红外线测量光幕传感器三包期为两年,两年之内免费维修,两年之后除人为损坏终身免费维修。
