1概述
PZ300-E4电测仪表，采用交流采样技术，既可作为1个三相多功能电能表，也可作为3个单相多功能电能表。可用于直接或间接测量电网中1路三相回路或3个单相回路的电能、功率、电压、电流和频率等。既可本地显示，又能与工控设备连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2技术参数
|
技术参数
|
指标
|
|
输入
|
标称值
|
电压
|
AC100V、220V
|
|
电流
|
AC10mA、20mA、50mA
|
|
频率
|
45～65Hz
|
|
过载
|
1.2倍可持续正常工作，2倍持续1秒。
|
|
功耗
|
各电压、电流输入回路功耗均小于0.5VA
|
|
精度等级
|
0.5级
|
|
功能
|
显示
|
7位段码式液晶屏(LCD)
|
|
通讯
|
RS485，Modbus-RTU协议
|
|
工作电源
|
电压范围
|
AC85~265V或DC100~350V
|
|
功耗
|
≤1W
|
|
绝缘电阻
|
≥100MΩ
|
|
工频耐压
|
通讯端子组与信号输入、输出端子组之间2kV/1min（RMS）
|
|
平均无故障工作时间
|
≥50000h
|
|
环境
|
温度
|
工作温度：-10℃～+50℃
贮存温度：-20℃～+70℃
|
|
湿度
|
≤ 93%RH，不结露，不含腐蚀性气体
|
|
海拔
|
≤ 2500m
|
|
|
|
|
|
|
3安装指南
3.1外形及安装尺寸

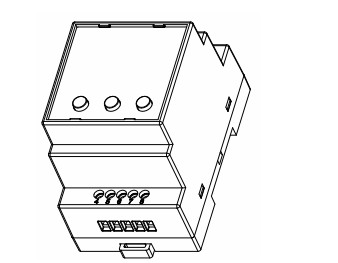

3.1.1产品外形

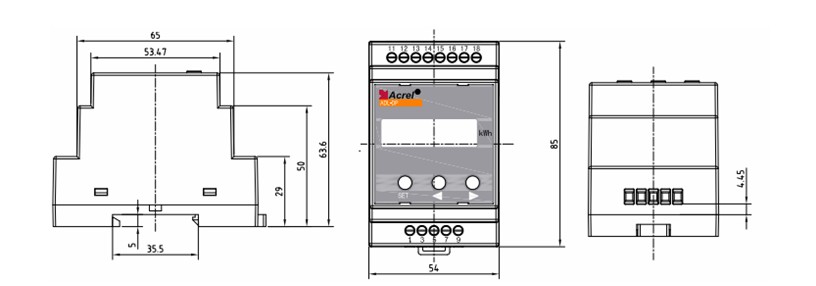

3.1.2产品尺寸
3.1.3产品安装
采用标准的DIN35mm导轨式安装
3.2端子及接线

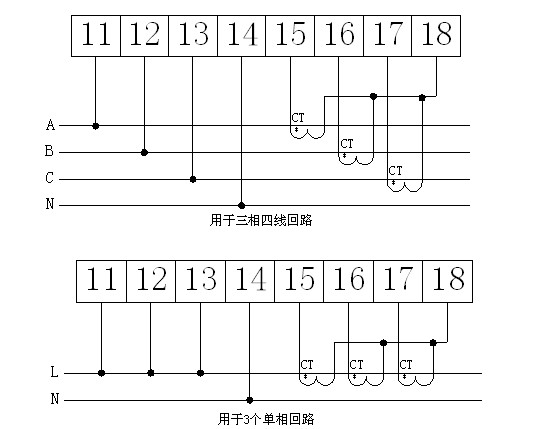

3.2.1信号输入端子

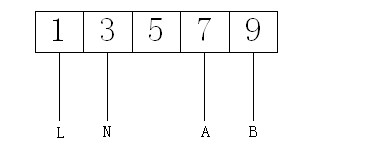

3.2.2工作电源通讯端子
3.3注意事项
3.3.1电压信号输入
输入电压不得高于产品的额定输入电压的120%，在电压输入端须安装1A保险丝；
3.3.2电流信号输入
电流输入应使用外部交流互感器；
当将仪表用于1个三相表时，仅适用于三相四线制系统。用于3个单相表时，可以是同相也可以不是同相回路，但电压信号与电流信号在接线上必需对应，且电压信号必需有公共的零线。当用于用电回路中（区别用发电回路）若发现某一路的有功功率为负数，则表示此路的电流信号接反，请检查电流回路的接线。
3.3.3附加功能接线
该仪表提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率（baud）也可通过设置选择。
通讯连接建议使用两芯屏蔽线，每芯截面不小于0.5mm2，分别接A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。
建议最末端仪表的A、B之间加匹配电阻，阻值范围为120Ω～10kΩ。
3.3.4安全事项
1、 因电压信号内部没有隔离措施，在仪表内部电压信号公共端子14与电流信号公共端子18为导通状态，所以电流信号的公共端子不得接地，否则造成零线对地短路，在大部分供电系统中是不允许的。
2、 在使用中，因仪表的电流信号公共端子18与零线连通，电流互感器线路的回路也将与零线导通。当供电系统的零线发生故障时，有可能造成电流互感器的回路带电，在施工与维护过程中请注意安全。
