南京拓维运动六自由度机器人姿态补偿测试台

机器人姿态补偿测试台：六自由度并联装备赋能机器人姿态算法标准化验证

随着人形机器人、足式机器人、特种作业机器人技术快速迭代，机器人姿态感知、动态平衡、扰动补偿算法成为产品性能的核心决定要素。在机器人研发流程中，需要大量复现倾斜、颠簸、侧向滑移、复合扰动等复杂工况，完成姿态纠偏、抗干扰能力、传感器适配性的闭环测试。传统依靠户外场地、简易试验台的测试模式，已经难以满足现代机器人研发对可复现、可量化、高精度试验条件的要求。

当前机器人测试行业普遍面临多重痛点：传统单轴摇摆设备仅能够实现单一角度运动，无法还原俯仰、横滚、偏航与多向平移耦合的真实复合姿态，测试工况与真实使用环境偏差较大；户外实地测试受天气、场地条件制约，试验工况不可重复，试验数据离散度高，算法迭代周期长；通用测试设备载荷、台面尺寸固定，无法适配从轻型人形样机到重载工程机器人的差异化承载需求；软硬件系统封闭，难以对接主流仿真工具，缺少开放开发接口，无法实现自定义工况编辑与试验数据完整回放；同时部分设备高低温环境适应性不足，无法对接环境试验舱开展多因素耦合验证，制约机器人姿态补偿算法的迭代效率。

针对上述行业难题，机器人姿态补偿测试台应运而生。南京拓维运动科技作为定制平台厂家，推出 TW6 系列机器人姿态补偿测试台，依托成熟的六自由度并联机构技术，在实验室内部构建可控、可复现、参数可调的动态仿真环境，为各类机器人姿态补偿算法验证、传感器标定、整机可靠性测试提供硬件解决方案，有效解决机器人姿态测试环节的各类工程难题。

核心技术架构与工作原理

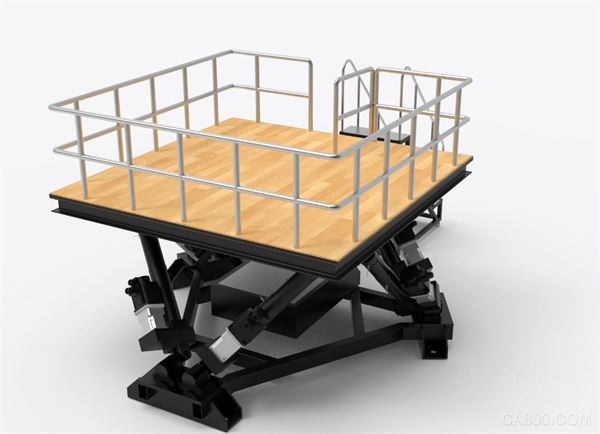

TW6 机器人姿态补偿测试台采用 Stewart 六自由度并联机构架构，整套系统由静基座、高刚性动平台、多组伺服驱动支链、高精度万向铰、全闭环伺服控制系统共同构成。相较于串联机构，并联机构具备结构刚度高、抗冲击能力强、无运动累积误差、多轴同步性能优异的技术特点，能够承受机器人行走、跳跃带来的瞬时冲击载荷，避免平台自身形变引入额外振动噪声干扰测试结果。

设备工作逻辑：将被测机器人样机安置于动平台台面，完成电气与仿真软件对接；控制系统通过运动学逆解实时解算六组伺服支链输出量，驱动台面同步输出三轴旋转与三轴平移复合运动；精准复现侧倾、颠簸、滑移、高频扰动等多样化工况，给被测机器人施加标准化动态激励；机器人本体姿态传感器采集扰动信号，运行姿态补偿控制逻辑完成重心调节与姿态纠偏；平台同步记录运动输出数据，实现指令输出、平台实际运动、机器人响应数据的比对分析，完成姿态补偿算法有效性验证。系统内置姿态补偿、误差修正算法，可消除机械间隙、温度漂移带来的系统误差，保障测试基准的一致性。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护，具备限位报警、急停安全防护机制，保障样机与试验人员安全。

软件规格

• 通讯协议：EtherCAT、UDP、TCP/IP、USB 串行

• 兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真软件，可实现硬件在环联合仿真测试。

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、工况自定义与完整数据日志回放，便于研发人员完成试验数据导出、算法迭代分析。

典型应用场景与应用价值

机器人姿态补偿测试台主要面向科研院所、机器人企业研发实验室，覆盖多类机器人测试验证场景：

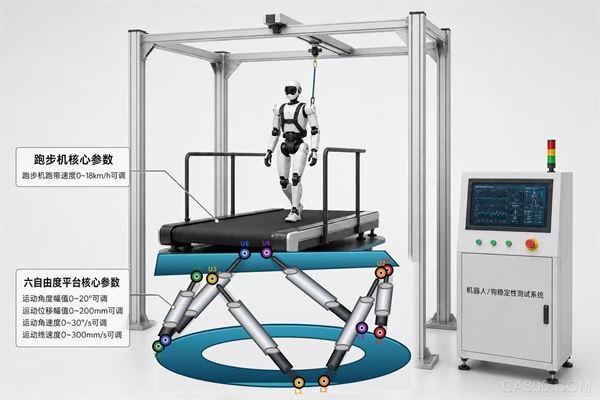

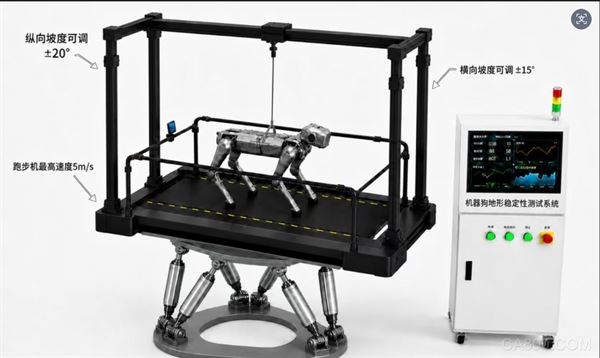

1. 人形 / 足式机器人姿态平衡算法验证：模拟斜坡、碎石路面、侧向撞击扰动工况，开展机器人姿态补偿、步态恢复、抗扰动能力测试，在实验室内完成大量重复性试验，减少户外测试频次，缩短算法迭代周期。

2. 机器人 IMU 姿态传感器标定测试：输出标准化多维姿态激励，校验机器人本体惯性测量单元的输出精度，完成传感器误差标定与补偿参数优化。

3. 特种作业机器人环境适应性试验：重载工程机器人、巡检机器人模拟颠簸、倾斜作业环境，验证整机在复合姿态扰动下运动控制、姿态补偿逻辑的可靠性。

4. 硬件在环联合仿真试验：对接 MATLAB/Simulink 等仿真工具，实现仿真模型与物理平台联动，完成控制算法半实物仿真验证，打通仿真与实物测试链路。

通过机器人姿态补偿测试台开展试验，将复杂多变的外部环境转化为实验室可复现的标准化激励条件，测试工况可编辑、数据可追溯，有效降低研发测试成本，提升机器人姿态控制算法的开发效率。

总结

在机器人行业高速发展的背景下，标准化的物理测试装备是机器人技术迭代的重要基础。南京拓维运动科技作为定制平台厂家，TW6 系列机器人姿态补偿测试台依托六自由度并联机构、高性能伺服控制系统与开放软件生态，兼顾大载荷能力、多维运动模拟能力、二次开发能力，为机器人姿态补偿算法研发、传感器标定、整机可靠性验证提供可靠硬件支撑，助力机器人行业测试环节走向标准化、智能化，为国产机器人技术创新提供坚实的试验装备保障。
