晨控CK-FR09-EIP与汇川AC系列PLC配置EtherNet/IP通讯连接手册

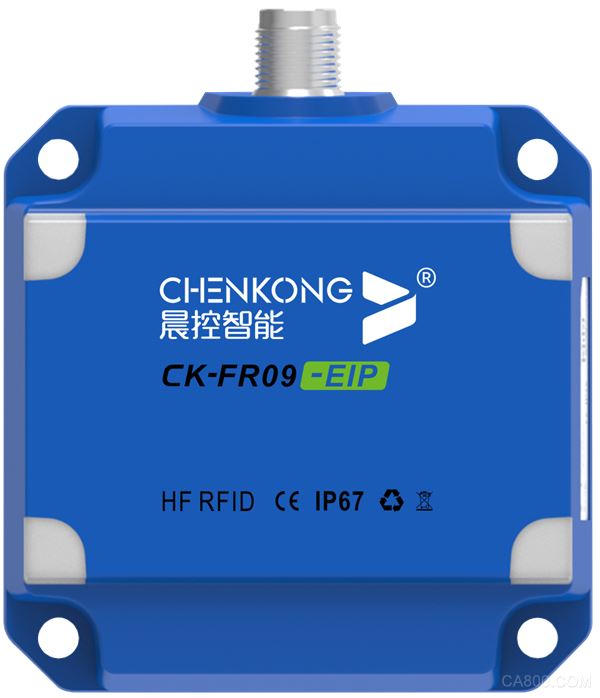

CK-FR09-EIP是一款基于射频识别技术的高频RFID标签读卡器，比常规读卡器具有更远的识别距离，射频功率可调，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
本期围绕着CK-FR09系列EtherNetIP协议与汇川InoProShop软件通讯组态问题：
0、准备阶段
RFID读写器：CK-FR09系列
PLC软件：InoProShop
PLC：汇川AC系列PLC
交换机：标准交换机
1、修改设备IP地址
打开配置软件搜索设备
点击齿轮修改IP地址，点击确定保存，重新搜索确定
2、配置设备参数
搜索设备后，双击连接
在配置页面，修改映射内存为128字节，点击保存，断电重启激活
3、添加EDS文件
打开PLC软件，在网络组态页面，点击导入EDS文件
导入完成后，在网络设备列表中点击添加的EDS设备
4、填写IP
打开添加设备设置
填写设备IP地址
5、设置映射内存
输入输出映射设置为128
6、下载，完成配置
在线下载配置，完成连接
