CAD机械版怎样计算图形重心坐标

发布时间:2025-12-20 来源:中国自动化网 类型:基础知识 人浏览
关键字:

CAD

导读:

在 CAD机械版设计中,图形重心坐标是保障零件加工装夹、装配平衡、力学分析的核心数据

CAD机械版设计中,图形重心坐标是保障零件加工装夹、装配平衡、力学分析的核心数据。例如,轴类零件需依据重心坐标确定车床装夹支点,避免旋转时因重心偏移产生振动;异形支架零件要借助重心坐标优化安装位置,防止受力不均引发变形;齿轮、凸轮等传动零件的重心坐标更直接关乎动平衡校验,一旦偏差过大,会导致设备运行时噪音加剧、部件磨损加速。
想要提升机械设计精度、降低加工返工率,掌握重心坐标的计算方法至关重要。以下为具体操作步骤:
问题: CAD 机械版如何计算图形重心坐标?
操作步骤:

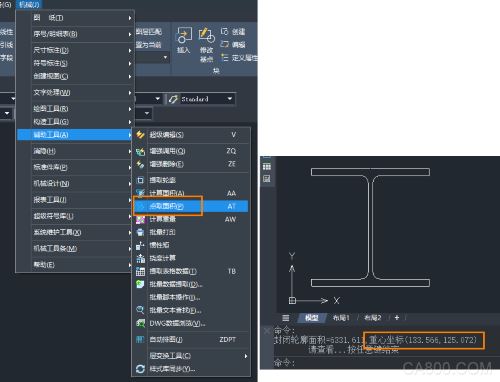

  1. 点击菜单栏【机械 - 辅助工具 - 点取面积】,也可直接输入快捷键 AT
  2. 在封闭图形内部任意点击一点,系统将自动提取图形外轮廓;
  3. 命令栏随即显示该图形的重心坐标面积信息。
  4. CAD
