CAD水暖电标注隔板的方法
问题描述：

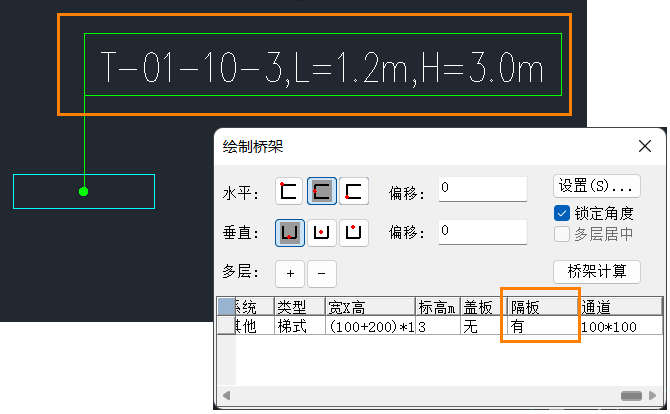

在绘制桥架时，若桥架内包含隔板，但使用桥架标注功能时无法直接显示隔板信息，这给用户带来了一定的困扰。那么，应该如何操作才能确保桥架标注中包含隔板信息呢？
步骤指引：

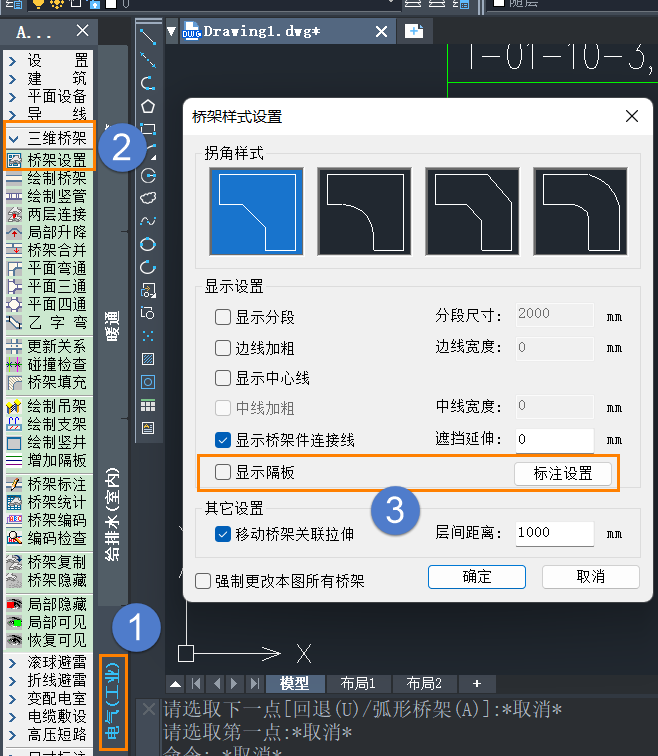

1.进入桥架设置：首先，点击水暖电菜单中的【电气(工业)-三维桥架-桥架设置】选项。
2.启用隔板显示：在桥架设置窗口中，找到并勾选【显示隔板】选项。

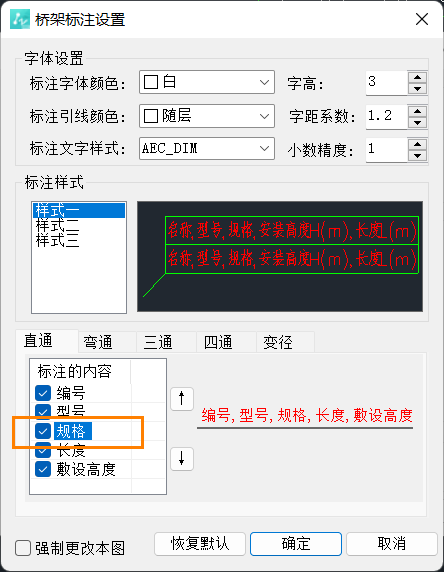

3.调整标注设置：接下来，点击【标注设置】按钮，进入标注配置界面。在此处，务必勾选上【规格】选项，这是确保标注中包含隔板信息的关键步骤。
4.确认并应用：完成上述设置后，点击【确定】按钮保存更改。

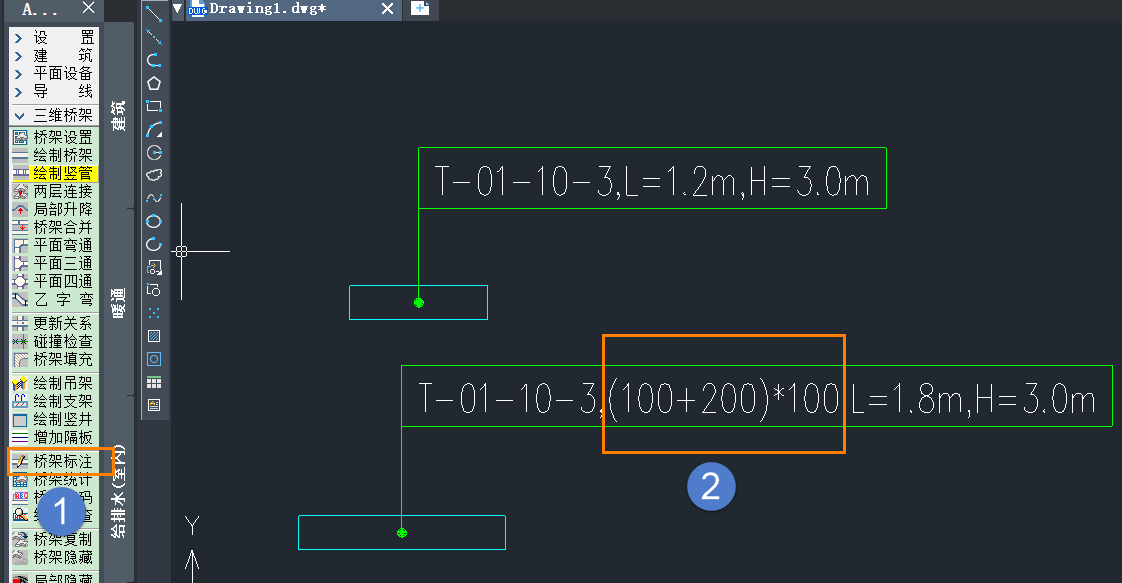

5.进行桥架标注：现在，重新进行【桥架标注】操作。此时，标注信息中应该已经包含了隔板的相关信息，满足了用户的需求。
根据上述的步骤讲解进行操作，相信大家很快就能掌握CAD水暖电标注隔板的方法，从而达到提高设计效率的目的。
