Nettest II 单主站功能测试指南
广州虹科电子 support@hkaco.com
NettestII作为Profibus网络正常运行和日常维护不可或缺的诊断分析仪，现已与PBDiagnostic Plug强强组合。而且NettestII套件包含了所有可用的授权功能（包括基础功能，在线功能，主站功能）并无需额外的费用。
其优势功能之一：DP 单主站功能，，目前来说，是比较少客户在网络诊断运维中比较少用到的一个功能。NettestII可以作为临时的Profibus主站并对从站进行配置等。在没有PLC主站工作的情况下，NetTEST II的单主站功能能够使得整个profibus网络运作起来。换句话说，其可以对连接的DP从站的I/O数据进行轻松观察和修改，由此实现对连接的传感器或者其他从站的有效测试。
Profibus诊断的数据会显示在系统、模块、通道的各个独立的位置上，且符合相应的标准。DP从站的配置可以通过NetTEST II直接实现，或者由PC通过COMSOFT PROFIBUS 配置器实现，这是一个标准的传送。
需要注意的是：在这种模式下：Nettest II 是不能与其他主站共享这个总线的，并且一次也只能处理一个从站！
step 1、 不能与其他主站共享总线
Step2 、
在使用该功能之前， Nettest II 需要一个有效的主从站配置。 该配置可以通过光盘中带有的 COMSOFT PROFIBUS CONFIGURATOR 配置器进行组态配置，然后通过 Hypertrm 超级终端进行下载至Nettest II 。 具体操作如下：

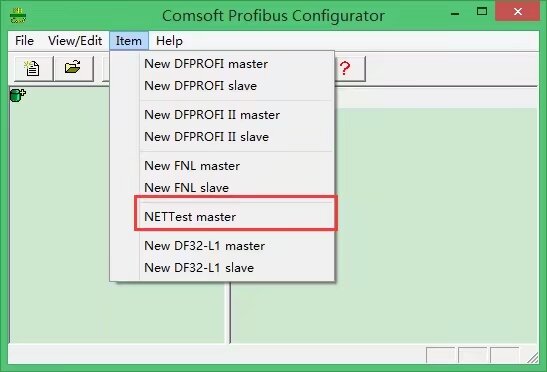

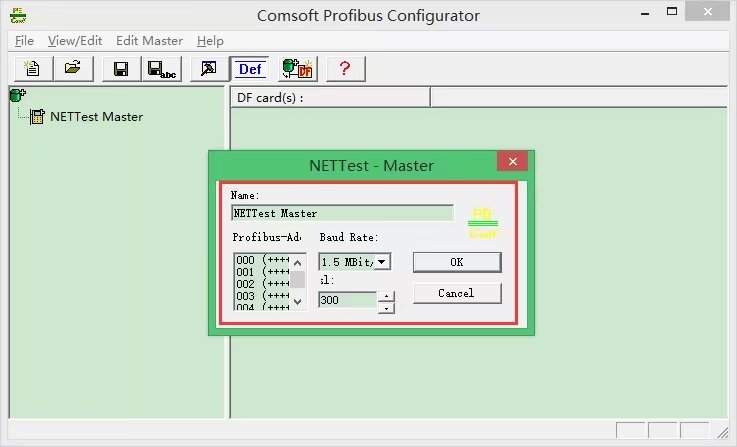

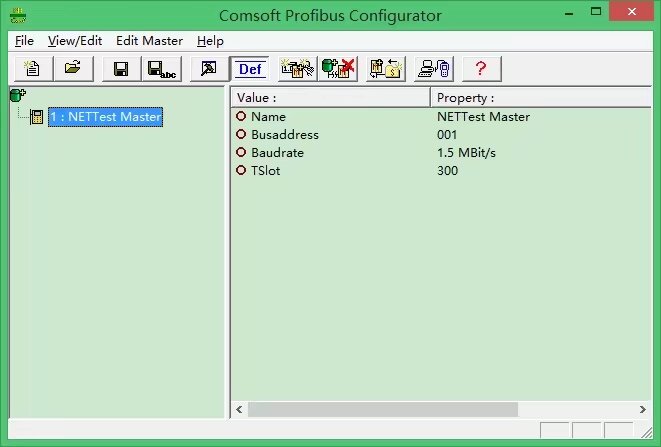

2.1 点击“item ” →“NETTest master” 新建一个 Nettest II主站，并设置主站的站地址，波特率等。

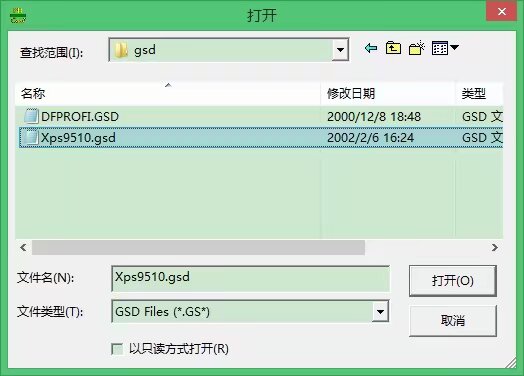

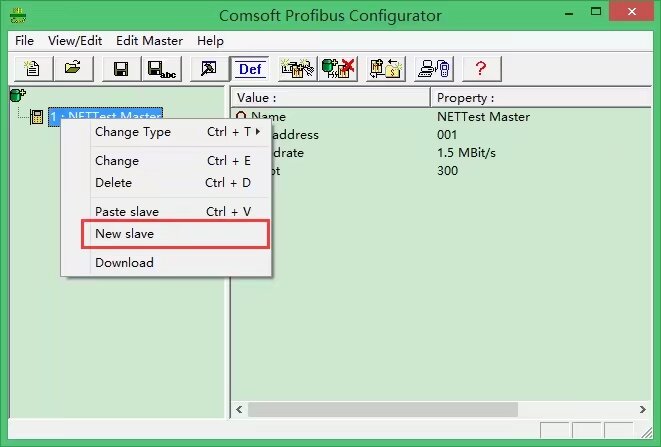

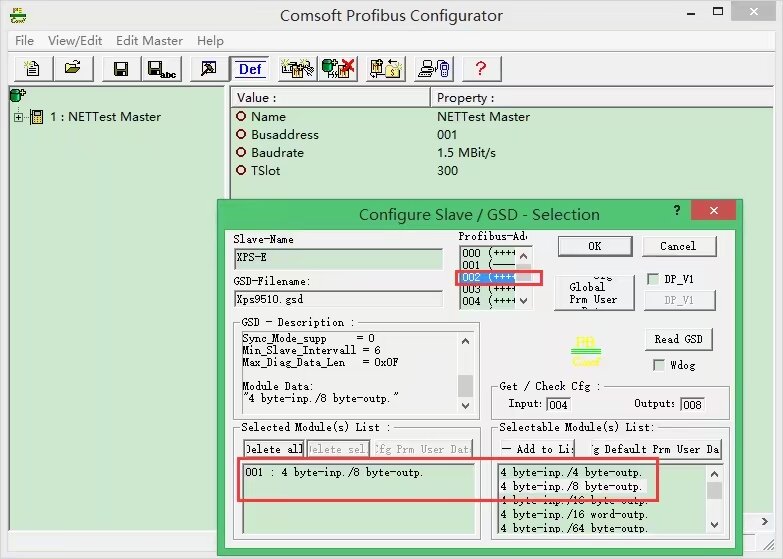

2.2 在导航栏中的 NETTest Master 中右键添加一个新的从站，添加从站 GSD文件，并设置从站的站地址，从站模块等。

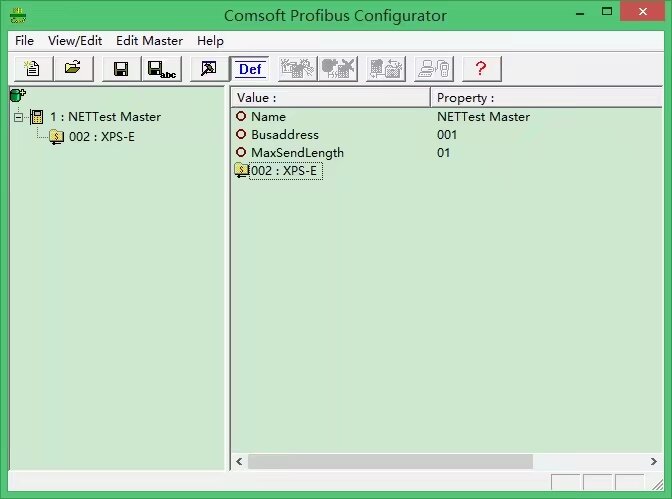

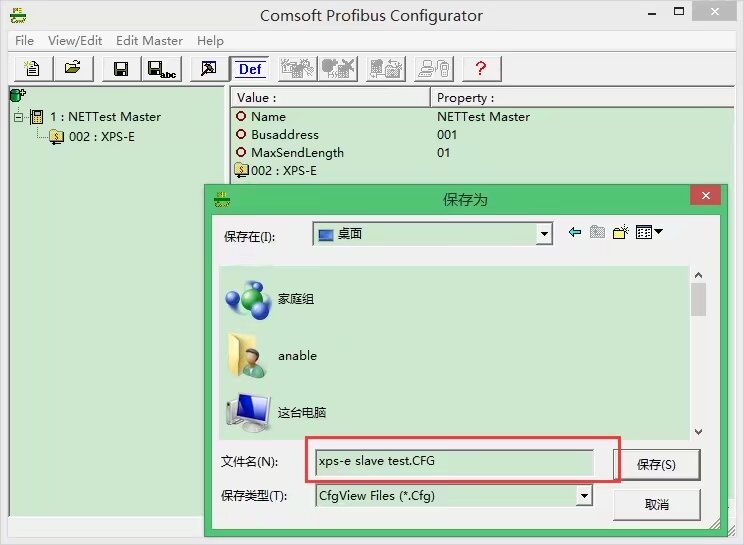

2.3 配置好从站之后可以在右边的列表中看到，然后把配置文件保存为 CFG文件。

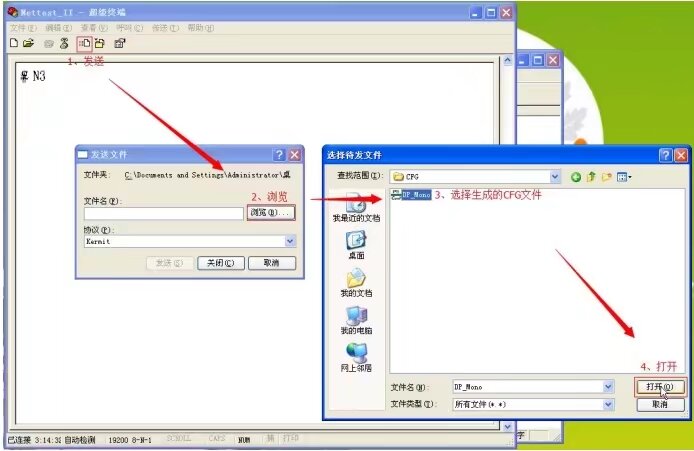

2.4 点击“发送” →“浏览” 选择生成的 CFG 文件，协议选择 Kermit（文本传输协议）

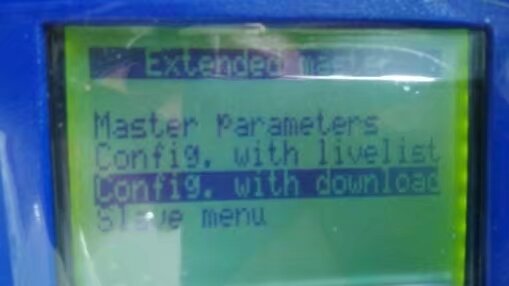

2.4 点击“发送” 之后选择 Nettest II 中“Line test” →“Profibusｍａｓｔｅｒmode”→“Extended master” →“Config. with download”。
step 3 ： 选择“Slave line-up” ,选择需要测试的从站，按回车开始测试。
从站的实际通讯状态在显示屏上的最后一行显示，
其可能的信息如下：· "no response" ：所选的从站无响应（比如， PROFIBUS 地址错误或者从站没有连接上）·
"in operation" ：从站正常工作，正在进行输入数据和输出数据的传输。
"in operation!"：从站正常工作，并且报告外部诊断数据。
通过选择菜单“Read Diagnostic Data”，该诊断数据可以从从站读取出来，并且显示屏中的'!'会被重启。

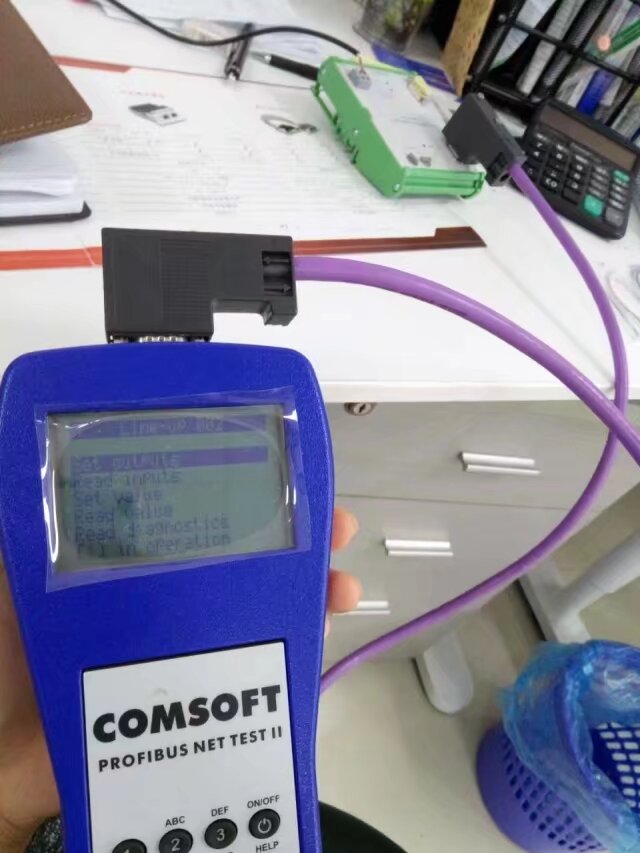

Other messages：从站已连接到总线上，但是编程数据和配置数据不正确，而且从站没有被设置为“in operation” 状态.如果从站在“in operation” 状态， 那么输出数据就能被更改并且输入数据能够被显示。如下图所示。
在 line-up 操作界面中 ：提供的功能，既可以根据需求，进行编辑 输入输出，以及数据交换的数据。来进行测试了，要求测试人员掌握一定的 profibus DP 报文格式以及熟悉被测试产品的参数代码。 NetTEST II:还提供如下功能：
1、SET_PRM_REQ
2、 CHK_CFG_REQ
3、SLAVE_DIAG_REQ
4、DATA_EXCHG_REQ
5、GET_CFG_REQ
6、SET_SLAVE_ADDRESS_REQ
7、GLOBAL_CONTROL_REQ
8、RD_OUTP_REQ
9、RD_INP_REQ
