1 电容量的温度特性
电容量随温度变化，变化本身由额定电压和电容器尺寸决定。在25℃到高温限，电容量增加一般不超过10%。对最低额定温度-40℃，低压电容器的电容量典型下降20%，对高压电容器的电容量下降到40%。大多数在－40C下降小于10%，在-55℃小于20%。EPCOS的不同额定电压，铝电解电容器电容量与温度的关系如图1。

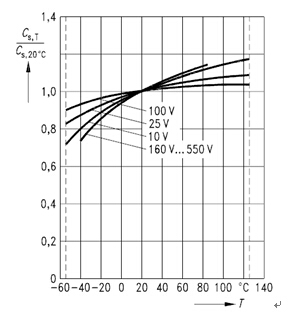

图1 EPCOS的铝电解电容器的电容量与温度的关系
由图中可以看到，通常低额定电压时特性曲线比较陡峭，这是由于为增加阳极表面积而腐蚀得更加粗糙性（深度腐蚀）的结果。当然，也可以应用特殊的电解液（电解液的粘度随温度变化小些）获得较小的随温度变化的电容，使得电容器能够工作在0℃以下很大范围内电容量变化不大，这在特殊的应用中是有意义的。
国产高压电解电容器，一般最低工作温度为-20℃，而温度-40℃则需要定制。
2 电容量与频率的关系
铝电解电容器的有效电容量随频率增加而下降可，如图2所示。
图2 铝电解电容器的电容量与频率的关系
其原因是由于介质吸收和损耗因数造成，这在以介质损耗为最主要损耗的薄膜电容器无疑是正确的。但是，在铝电解电容器中的损耗是作为电极的电解液自身电阻产生的损耗，氧化铝的频率特性绝不会那么差。所以，铝电解电容器的电容量随频率上升而减小的特性不应该是介质损耗的问题。作者认为：由于铝电解电容器为增大电极表面积而将阳极/阴极铝箔腐蚀得非常粗糙，这样，与粗糙的阳极电极深处对应的是电解液的阴极。由于电解液具有较高的电阻率，使得粗糙的阳极电极深处的电容到引出端实际上已成为RC电路，随着频率的上升，这个子电容的作用越来越弱，等效电容也越来越小，这才是铝电解电容器的电容量随频率上升而减小的真正原因。
铝电解电容器的传统应用，主要是整流滤波、旁路等对电容量变化不敏感的应用中，因此铝电解电容器也就不需要严格的电容量问题。铝电解电容器相对于温度、频率的变化，对应用来说是几乎没有影响的。所以，在实际应用时铝电解电容器的电容量与温度、频率的关系可以忽略， 不予考虑……
全文内容点击查看：http://www.cps800.com/download/downloadfile/2015-8/2015824164655.doc
