串联谐振高频链逆变器数字化控制

发布时间:2015-09-08 15:34   类型:行业知道   人浏览

1 引言
        随着开关频率的提高,逆变电源实现了高频化、缩小了体积、减轻了重量,但是跟开关频率成正比的开关损耗也日趋严重,串联谐振变换器ZCS则正好大大降低了开关损耗 [1] 。

        高频链逆变技术,利用高频脉冲变压器代替低频变压器传输能量,并实现变流装置的一侧、二侧电源之间的电气隔离。基于周波变换器型的高频链逆变器由DC/HFAC/LFAC级联而成,由于其变换效率高、功率密度大、且能量可以实现双向流动,从而得到越来越多的电力电子学者的关注 [2] 。

        传统的逆变电源多为模拟控制,虽然模拟控制技术已经相当成熟,但是存在很多固有的缺点:①控制电路的元器件比较多,电路复杂,所占体积较大;②灵活性不够,硬件电路设计好了,控制策略就无法改变;③不便于调试,由于所采用器件特性的差异,致使电源的一致性较差,且模拟器件工作点的漂移,导致系统参数的漂移。模拟方式很难采用一些先进的控制方法,所以,研究逆变电源的数字化控制是发展的趋势,是现代逆变电源研究的一个热点。

        为此,本文对串联谐振高频链逆变器全数字化控制进行了研究,采用谐振能量直接控制法[3],方法简单。前级高频逆变桥的开关频率与谐振槽的固有谐振频率相一致,实现了ZCS软开关;后级周波变换器的驱动脉冲为低频和高频混合,仅在能量进行回馈时开关才处于高频切换状态,且也为ZCS软开关,这样可以极大地减小周波变换器的开关损耗,提高了逆变器的变换效率和可靠性。

2  工作原理

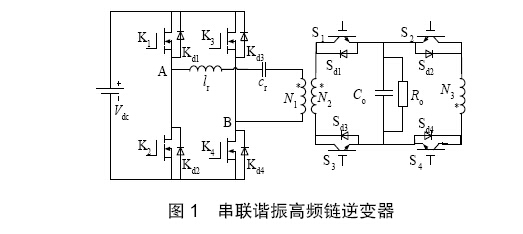

        图1为串联谐振高频链逆变器的电路拓扑[1],由高频逆变桥、LC串联谐振槽、双副边绕组的高频隔离变压器、四开关共源极结构的周波变换器和输出滤波电容组成。逆变桥和谐振槽将直流输入电压逆变成高频交流电流源;变压器实现隔离和电压匹配;周波变换器实现将高频电流源整流及低频正弦波输出;滤波电容实现光滑交流电压源输出。




        假设:①电路已经进入稳态工作,②所有功率器件均为理想器件;③变压器激磁电感无穷大,激磁电流忽略不计;④输出滤波电容足够大。根据谐振槽能量的多少而选择不同的谐振模式,有激励谐振模式、自由谐振模式、能量回馈谐振模式和激励自由谐振模式4种谐振模式。此电路拓扑可以实现四象限运行,其中第一、第三象限对应着激励谐振和自由谐振模式,第二、第四象限对应着能量回馈谐振和激励自由谐振模式。
        (1) 第一象限工作过程

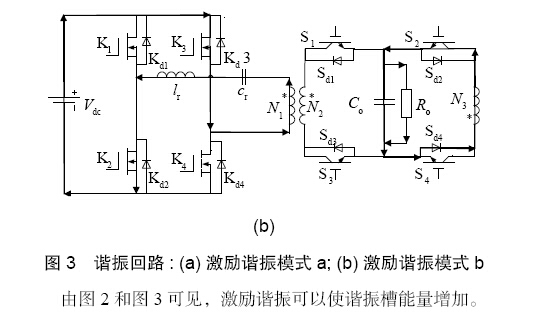

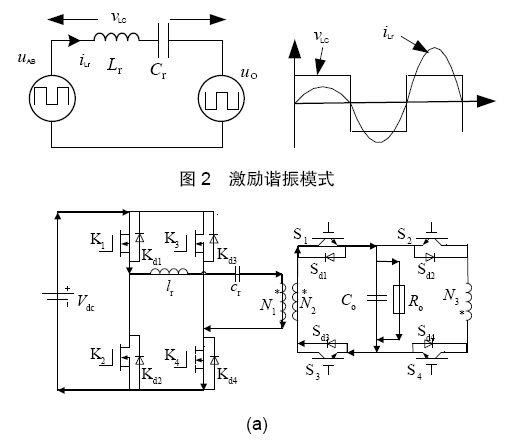

        当谐振能量不足时,选择激励谐振模式,如图2所示,谐振回路如图3所示。



更多详情请下载:http://www.cps800.com/download/downloadfile/2015-8/2015821154944.pdf
